PS 510

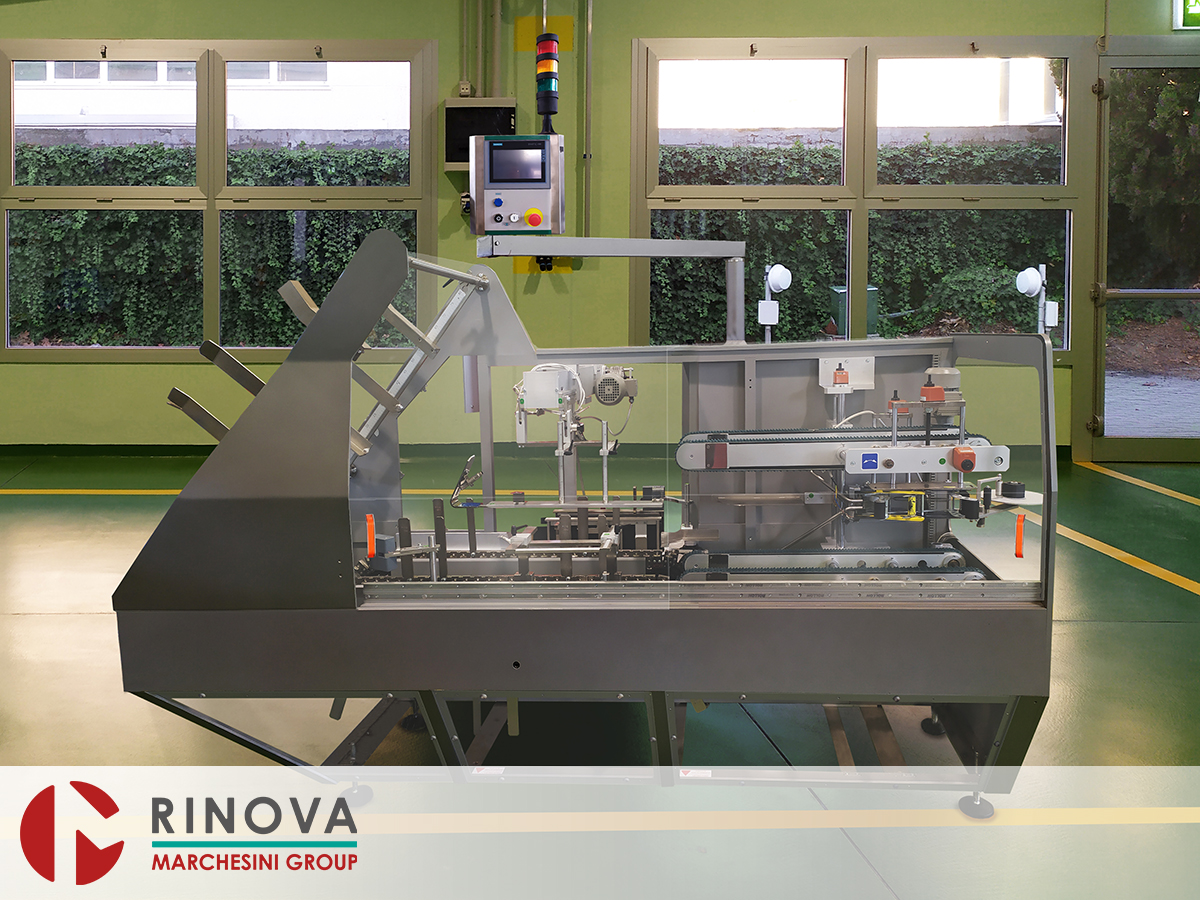

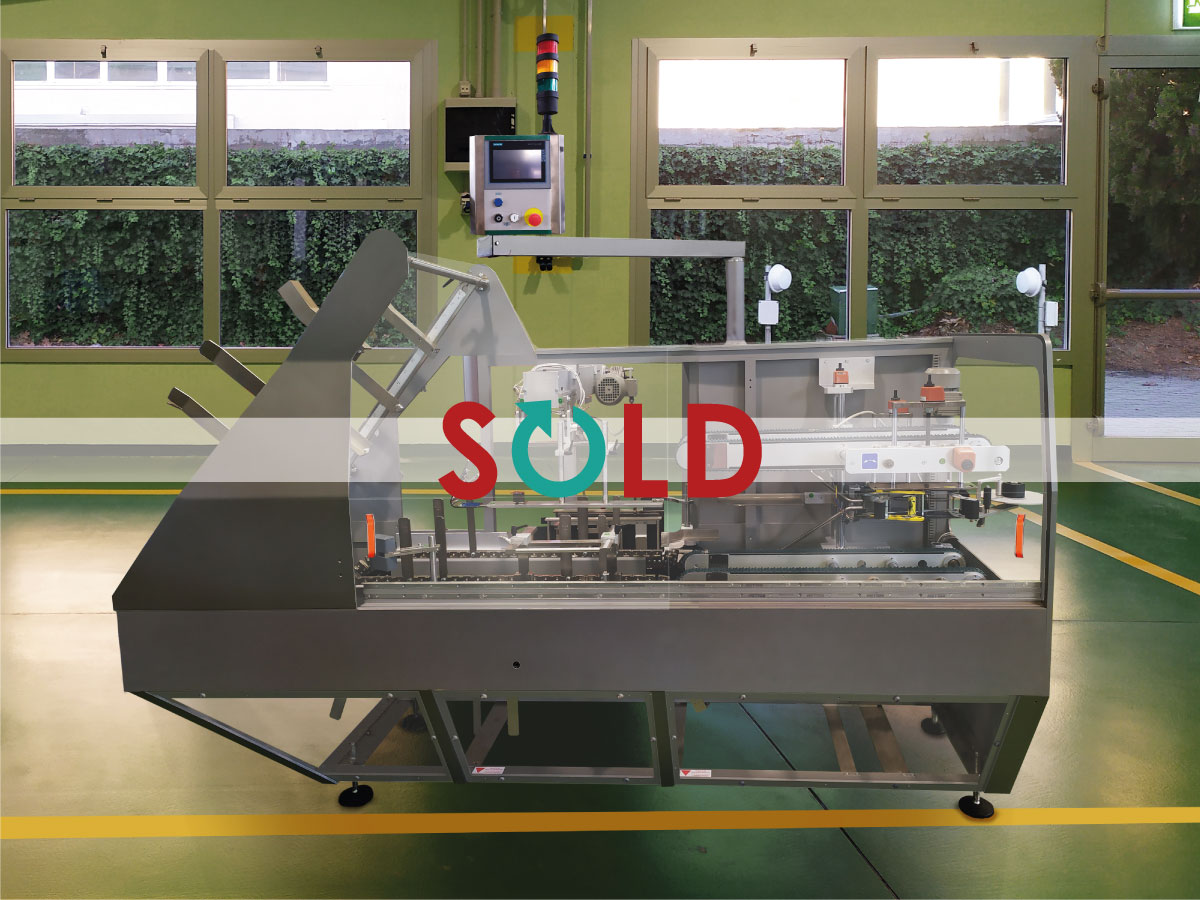

PS 510 Incartonatrice automatica

La Marchesini PS510 è una macchina automatica, adatta a ricevere prodotti singoli o fardellati su nastro d’entrata, raggruppare, introdurli in cartone prelevato da magazzino, nastrare con nastro auto adesivo non avvolgente e scaricare il cartone chiuso.



Caratteristiche Principali

La macchina base è fornita completa, munita di marchio CE ed è costituita da:

  • Struttura in lastre d’alluminio lavorato e verniciato;
  • Carteratura in Metacrilato;
  • Protezioni Anti-Infortuni;

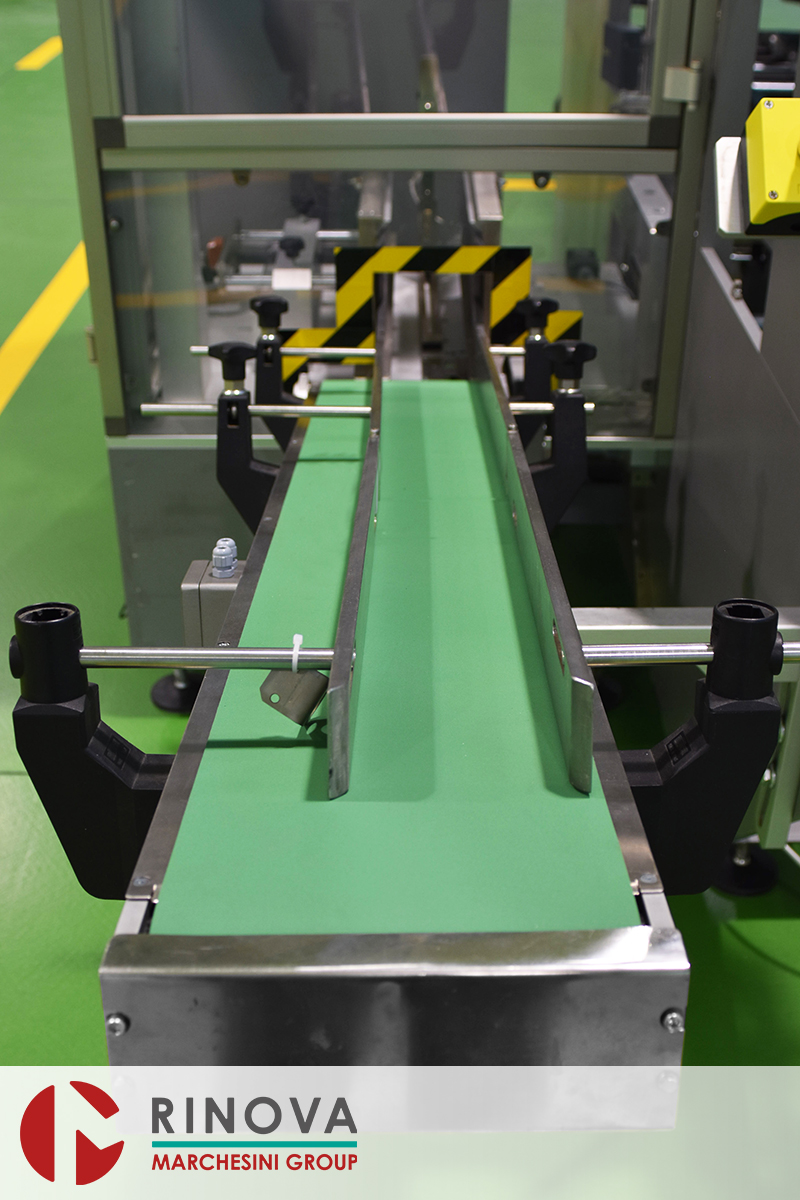

  • Nastro di trasporto astucci avente lunghezza 1400mm con variazione di velocità;
  • Gruppo d’elevazione prodotto pneumatico;
  • Gruppo guide ingresso astucci, zona d’elevazione prodotto, regolabile da volantino;
  • Tramoggia in acciaio AISI 304S;
  • Gruppo spingitore astucci azionato da un Motoriduttore con variazione continua della velocità;
  • Magazzino di cartoni inclinato;

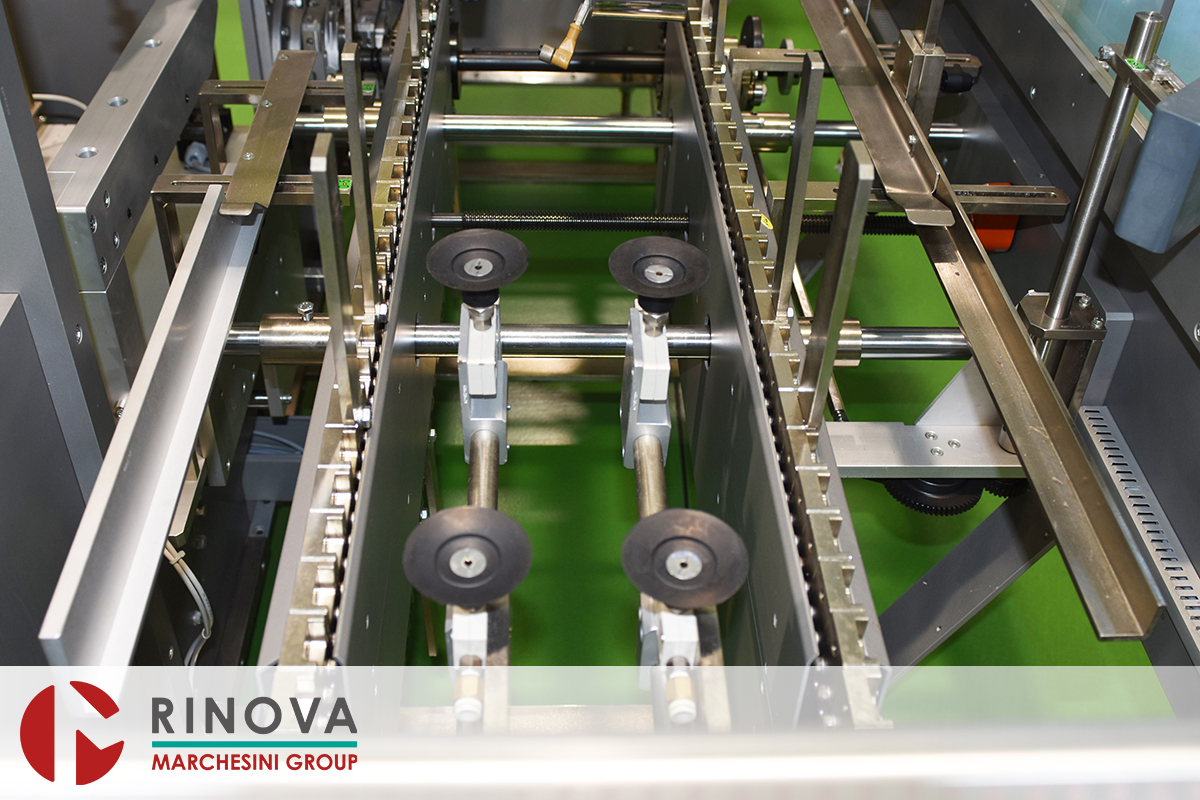

  • Gruppo di prelevamento cartoni con braccio ventose motorizzato;

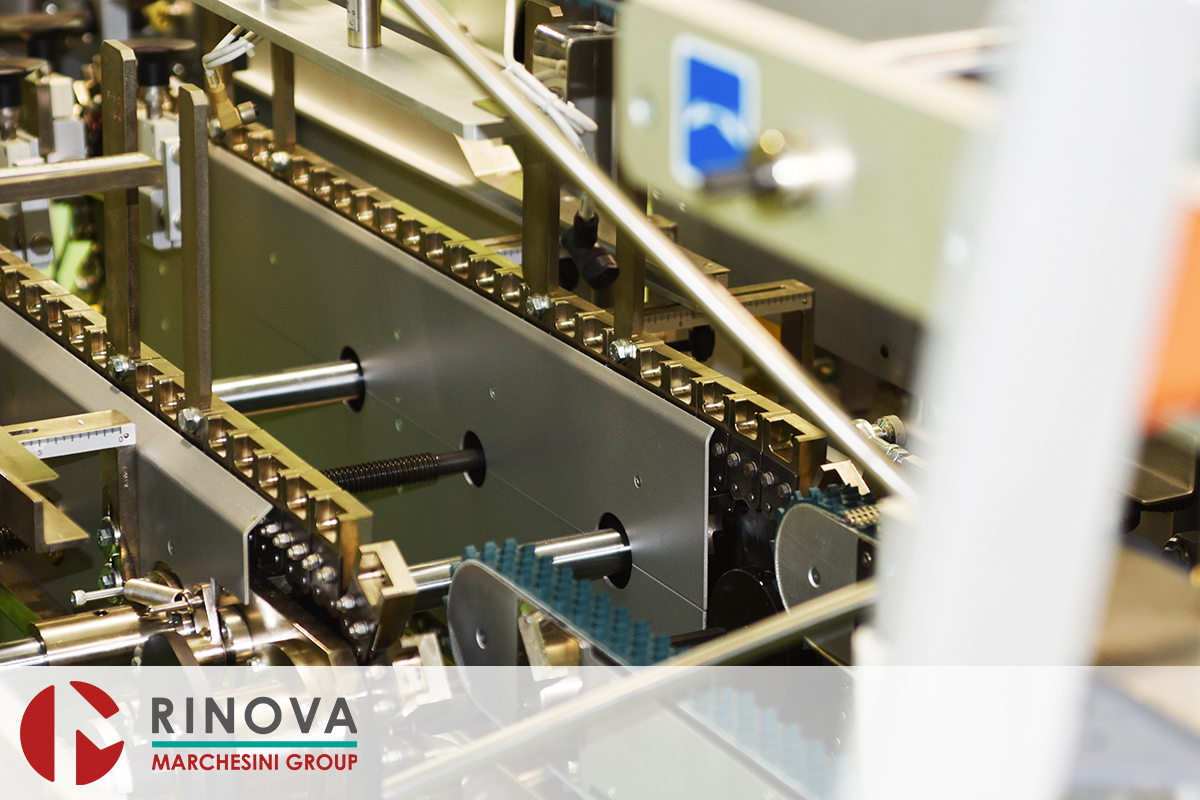

  • Catena regolabile di trasporto cartoni;
  • Piegatori alette frontali cartone Piegatori alette posteriori cartone azionati da motore brushless;

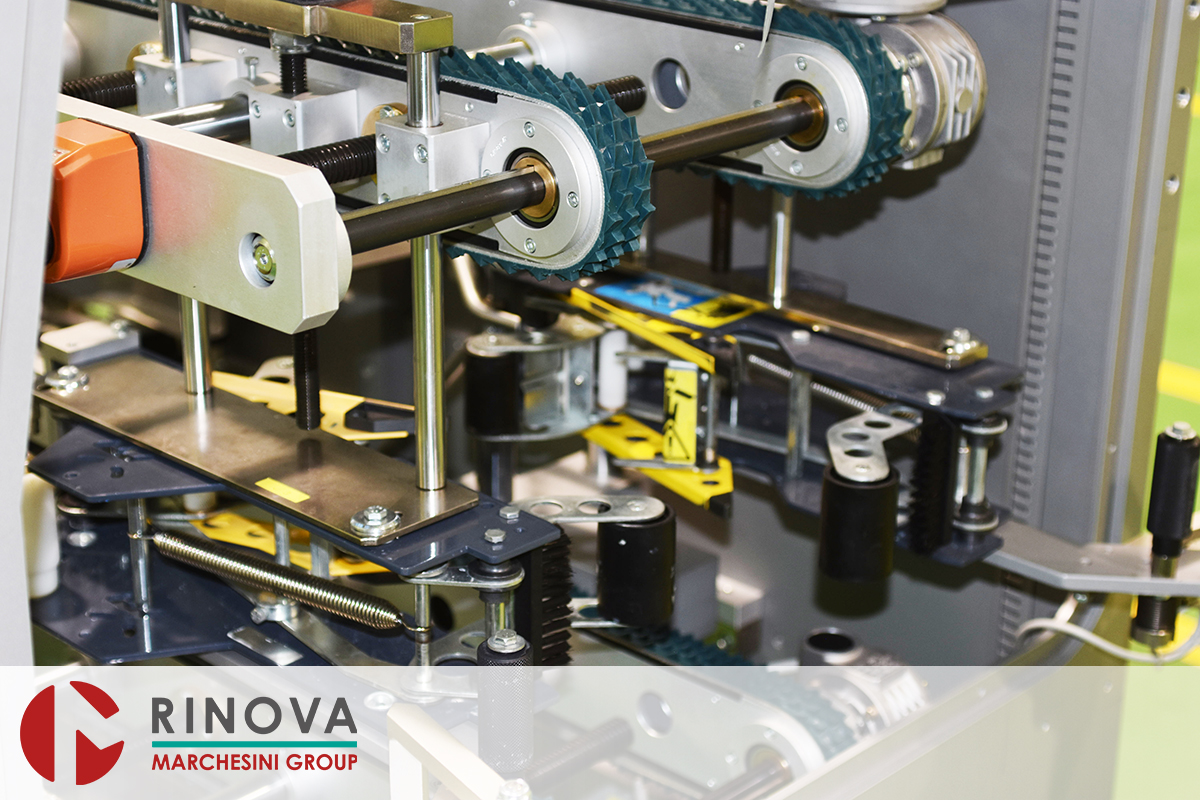

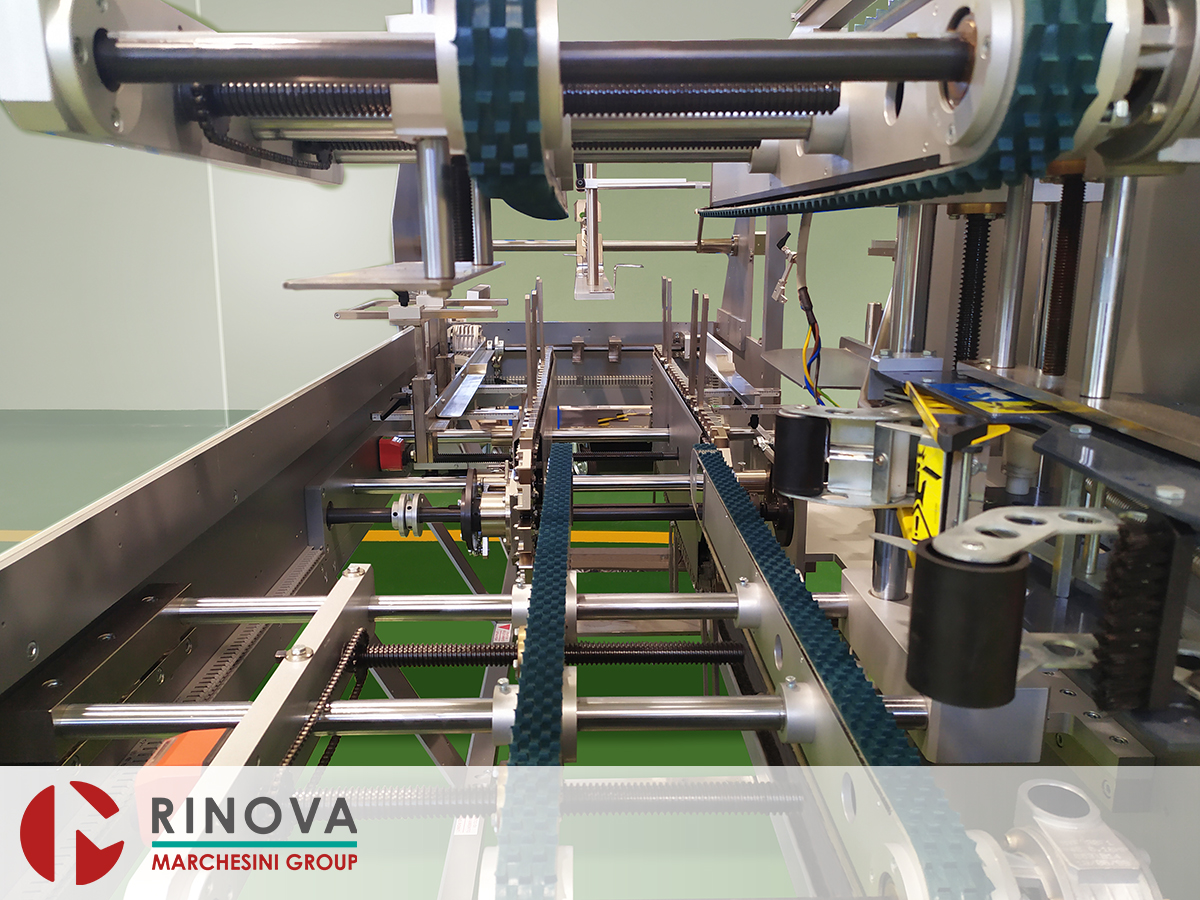

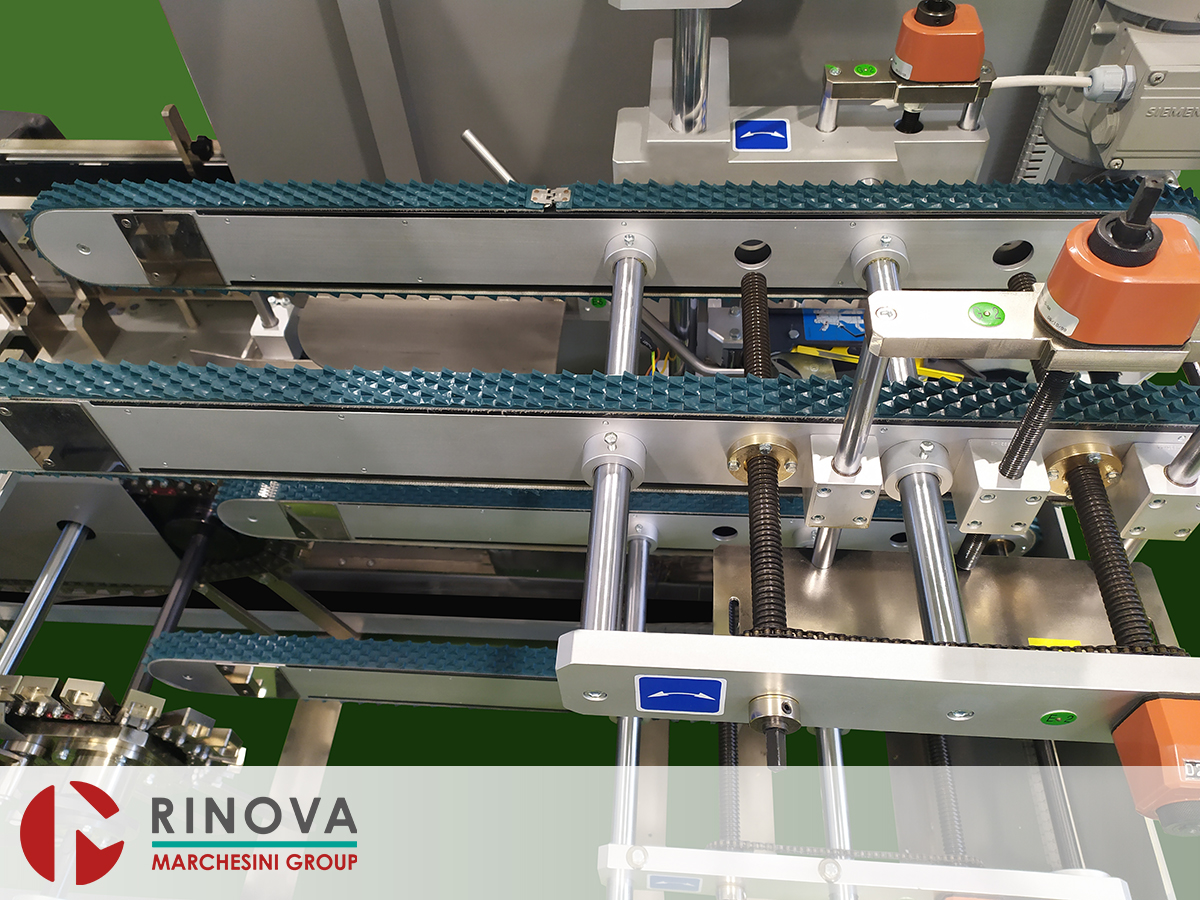

  • Nastri superiori e inferiori di trasporto cartoni;
  • N° 2 nastratori parziali.



Caratteristiche di Funzionamento

  • L’Incartonatrice Automatica “PS-510” può lavorare cartoni con ampie variazioni di dimensione;
  • La stessa riceve astucci ad un’altezza variabile tra 860-930mm e, attraverso un nastro di trasporto inclinato, li discende fino ad un’altezza di 500 mm imboccandoli sulla stazione d’impilamento verticale;
  • Nella stazione d’impilamento, secondo i formati che tratta la macchina, se necessario può essere prevista una zona di preimpilamento, consentendo un recupero d’astucci da impilare durante la fase di trasferimento astucci nella tramoggia o nel cartone;
  • Attraverso un braccio a ventose motorizzato è prelevato il cartone e messo in squadro tra i denti della catena di trasporto. Nella fase successiva il cartone è traslato nella stazione di riempimento;
  • Completato il numero degli impilamenti lo spingitore provvede ad introdurli nella tramoggia sino alla penultima stratificazione;
  • Durante la fase di introduzione dell’ultima stratificazione, quando lo spingitore è arrivato nel “punto di stratificazione”, parte la tramoggia mobile assumendo la stessa velocità dello spingitore fino ad imboccare il cartone garantendone la totale introduzione del prodotto;
  • Dopo aver trasferito gli astucci nel cartone lo stesso è trasferito nei due nastri d’uscita eseguendo al passaggio le operazioni di chiusura;
  • Contemporaneamente il cartone che prima era in attesa, viene trasferito nella stazione di riempimento ripetendo di seguito le fasi precedentemente descritte.

Le chiusure del cartone possono essere:

  • Standard: nastri auto adesivi non avvolgenti, inclusi nella macchina base, oppure
  • Optional: nastro auto adesivo avvolgente, oppure
  • Optional: colla a caldo, con Gruppo NORDSON®.



Macchina completa di:

Un’attrezzatura di formato per:

  • Ricevere un tipo di prodotto in entrata;
  • Comporre una configurazione di raggruppamento;
  • Inserire il prodotto in un formato cartone ed effettuare la chiusura con nastratura non avvolgente.

Technical data

Formati astucci

  • A: Min 20 mm - Max 250 mm
  • B: Min 16 mm - Max 150 mm
  • H: Min 55 mm - Max 180 mm

Raggruppamento

  • A1: Min 130 mm - Max 440 mm
  • B1: Min 110 mm - Max 340 mm
  • H1: Min 110 mm - Max 340 mm

Dimensioni esterne del cartone

  • A lunghezza: Min 140 mm - Max 450 mm
  • B larghezza: Min 120 mm - Max 350 mm
  • H altezza (profondità): Min 120 mm - Max 350 mm

Ingresso prodotto

  • Min 860 mm - Max 930 mm

Uscita cartoni

  • Min 730 mm - Max 830 mm

Velocità meccanica

  • Fino a 10 Cartoni/Minuto a passo singolo
  • Fino a 17 Cartoni/Minuto (se macchina attrezzata con supplemento “Passo Doppio Trasporto Cartone”)

Voltaggio standard

  • 400 Volt, trifase, Neutro & Terra. Frequenza: 50 Hertz

Impianto elettrico

  • L'intero impianto è certificato CE e collaudato secondo i piani di controllo previsti dal sistema qualità certificato

Armadio elettrico

  • Apribile, sul retro della macchina, permettendo completa accessibilità, a norme CE

Lampada a 3 colori (5 funzioni)

Funzioni elettriche

  • Comandate da un PC Industriale Siemens. Autotest incluso

Quadro comando del PC, completo di:

  • Pulsanti di marcia, arresto, reset ed emergenza
  • Presa per pulsante marcia ad impulsi.
  • Password per accesso di servizio
  • Display Touch Screen per visualizzazione messaggi all’operatore e selezioni per la gestione dei formati
  • Dati di funzione e stato macchina
  • Dati produzione: contaore parziale resettabile, contaore totale, contatore prodotti buoni, indicatore della velocità operativa
  • Presentazione messaggi con menu di servizio e Help
  • In aggiunta all'Italiano è possibile inserire due lingue
  • Conforme alle norme EMC (Electro Magnetic Compatibility)

Documentazione tecnica

  • La macchina è fornita con il Manuale di Istruzioni (un esemplare cartaceo + Pendrive) e la relativa Certificazione CE in originale
