PS 310
PS 310 Incartonatrice semi-automatica

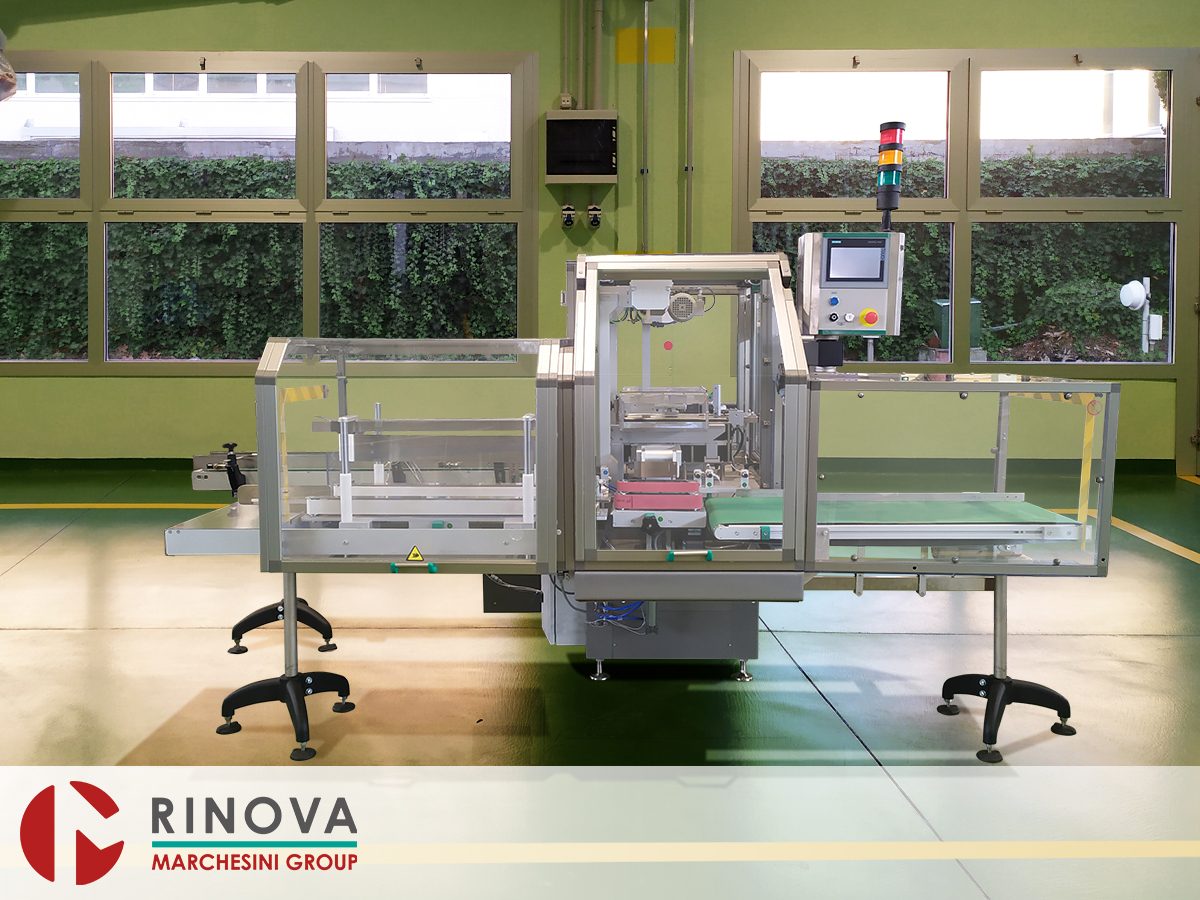

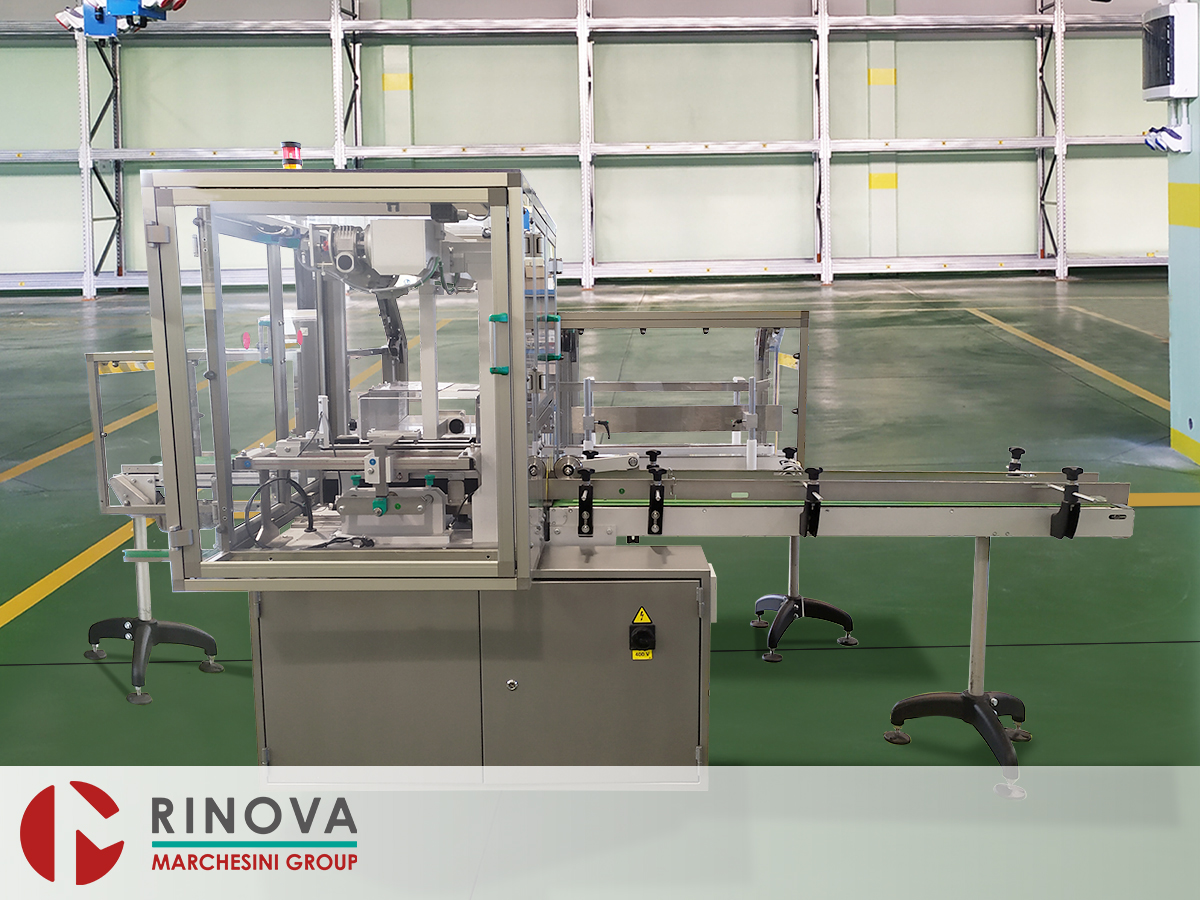

La Marchesini PS310 è una macchina semi-automatica adatta a ricevere prodotti singoli o fardellati su nastro d’entrata, raggruppare prodotti, introdurli in cartone formato manualmente e caricato su un nastro d’alimentazione, scaricare il cartone riempito non nastrato.
Caratteristiche Principali
La macchina base è fornita completa, munita di marchio CE ed è costituita da:
- Struttura in acciaio verniciato;
- Protezione Anti-Infortunistica;
- Nastro di trasporto astucci avente lunghezza di 1650 mm, con variazione di velocità;
- Gruppo pneumatico di elevazione astucci;
- Gruppo guide ingresso astucci, zona d’elevazione prodotto, regolabile da volantino;
- Tramoggia fissa in acciaio AISI 304S;
- Tramoggia mobile in acciaio AISI 304S;

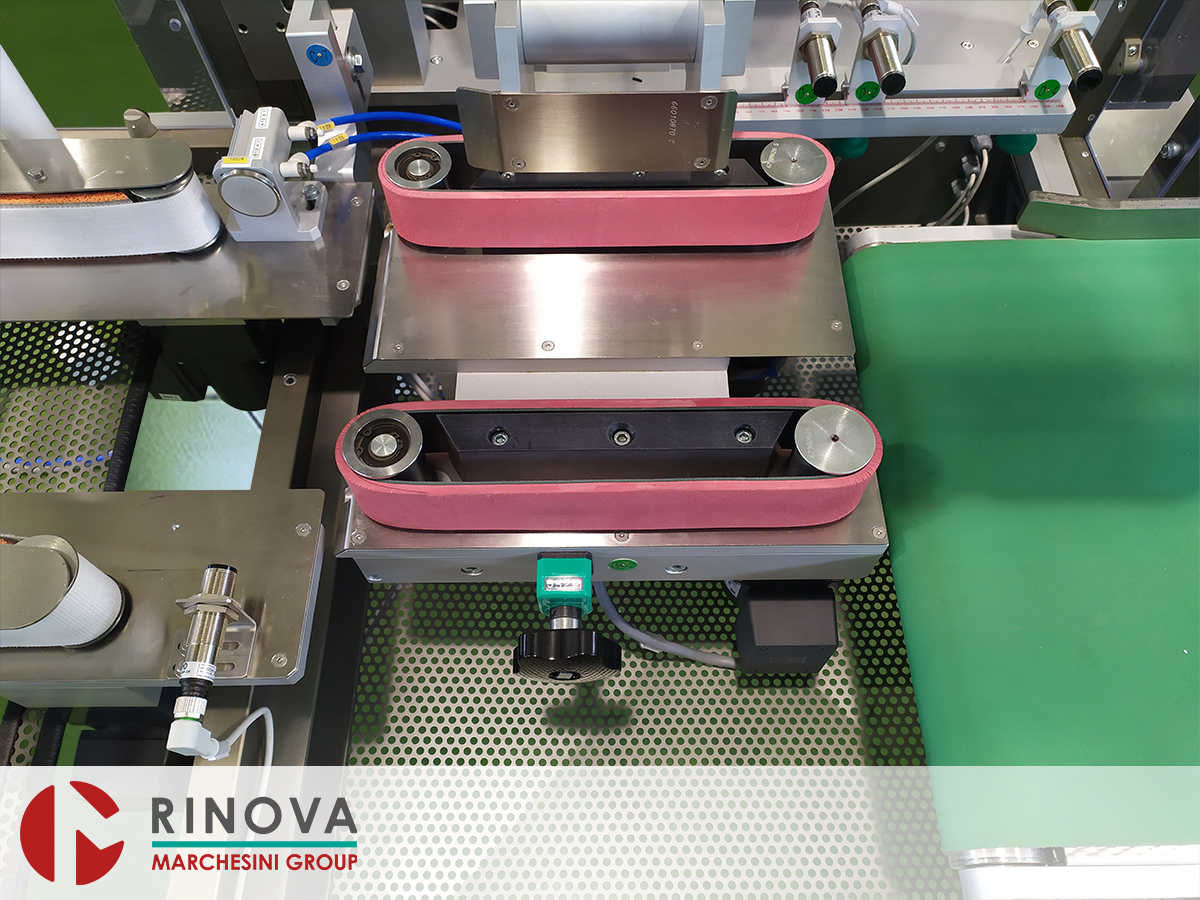

- Gruppo sediolo completo di nastri regolabili che consentono l’alimentazione automatica del cartone formato e lo scarico dello stesso dopo l’avvenuto riempimento;
- Guida per il deposito ed inserimento manuale del cartone al gruppo sediolo;
- Gruppo spingitore astucci azionato da un Motoriduttore con variazione continua della velocità;
- Rulliera d’uscita folle per il convogliamento dei cartoni alla fase di chiusura.
Caratteristiche di Funzionamento
- L’incartonatrice semiautomatica “PS-310” può trattare cartoni preformati ed alimentarli in automatico sulla tramoggia;
- La stessa riceve gli astucci ad un’altezza variabile tra 850-950 mm ed attraverso un nastro di trasporto sono introdotti nella zona d’impilamento;
- Nella stazione d’impilamento, secondo i formati che tratta la macchina, se necessario può essere prevista una zona di pre-impilamento, consentendo un recupero d’astucci da impilare durante la fase di trasferimento astucci nella tramoggia o nel cartone;
- Attraverso una guida d’alimentazione di cartoni formati, gli stessi sono portati ad imboccare i nastri del sediolo, dopodiché il cartone prelevato è sollevato ed imboccato nella tramoggia mobile posta all’esterno della tramoggia fissa che va ad imboccarsi nel cartone formato;
- Questo consente l’introduzione degli astucci nel cartone senza dover muovere né la tramoggia contenente gli astucci né il cartone;
- Dopo l’avvenuto trasferimento degli astucci nel cartone, lo stesso è fatto ridiscendere dal sediolo, e spinto dai nastri portato sulla rulliera folle in uscita.
Macchina completa di:
- Un’attrezzatura di formato per ricevere un tipo di prodotto in entrata, comporre una configurazione di raggruppamento, inserire il prodotto in un formato cartone.
Technical data
Gamma astucci
- A: Min 20 mm - Max 160 mm
- B: Min 15 mm - Max 140 mm
- H: Min 65 mm - Max 180 mm
Gamma raggruppamento
- A1: Min 150 mm - Max 440 mm
- B1: Min 110 mm - Max 340 mm
- H1: Min 90 mm - Max 240 mm
Dimensioni esterne del cartone
- A: Min 160 - Max 450 mm
- B: Min 120 mm - Max 350 mm
- H: Min 100 mm - Max 250 mm
Ingresso prodotto
- Min 820 mm - Max 950 mm
Uscita cartoni
- Min 700 mm - Max 770 mm
Velocità meccanica
- 4 cartoni al minuto
Capacità di assorbimento
- 200/250 astucci sfusi/minuto in funzione della composizione del cartone
Voltaggio standard
- 400 Volt, trifase, Neutro & Terra. Frequenza: 50 Hertz
Impianto elettrico
- L'intero impianto è certificato CE e collaudato secondo i piani di controllo previsti dal sistema qualità certificato

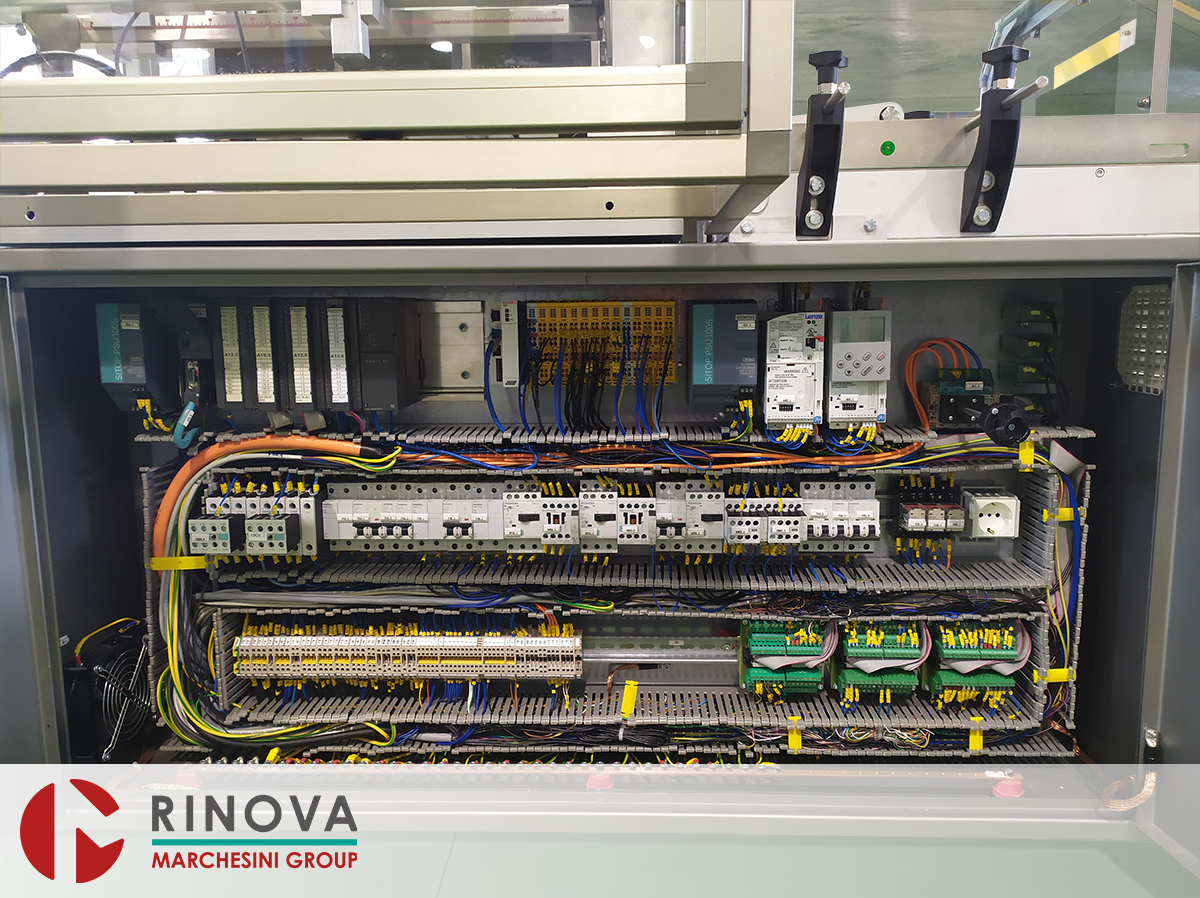

Armadio elettrico
- Fisso, sul fianco dx posteriore della macchina
Lampada a 3 colori (5 funzioni)
Funzioni elettriche
- Comandate da un PC Industriale Siemens. Autotest incluso
Quadro comando del PC, completo di
- Pulsanti di marcia, arresto, reset ed emergenza
- Presa per pulsante marcia ad impulsi
- Password per accesso di servizio
- Display Touch Screen per visualizzazione messaggi all’operatore e selezioni per la gestione dei formati
- Dati di funzione e stato macchina
- Dati produzione: contaore parziale resettabile, contaore totale, contatore prodotti buoni, indicatore della velocità operativa
- Presentazione messaggi con menu di servizio e Help
- In aggiunta all'Italiano è possibile inserire due lingue
- Conforme alle norme EMC (Electro Magnetic Compatibility)
Rumorosità
- Non superiore a 80 dB(A)
Documentazione tecnica
- La macchina è fornita completa di un Manuale di Istruzioni CE (un esemplare cartaceo + Pendrive) e della relativa Certificazione CE in originale
