MST 200

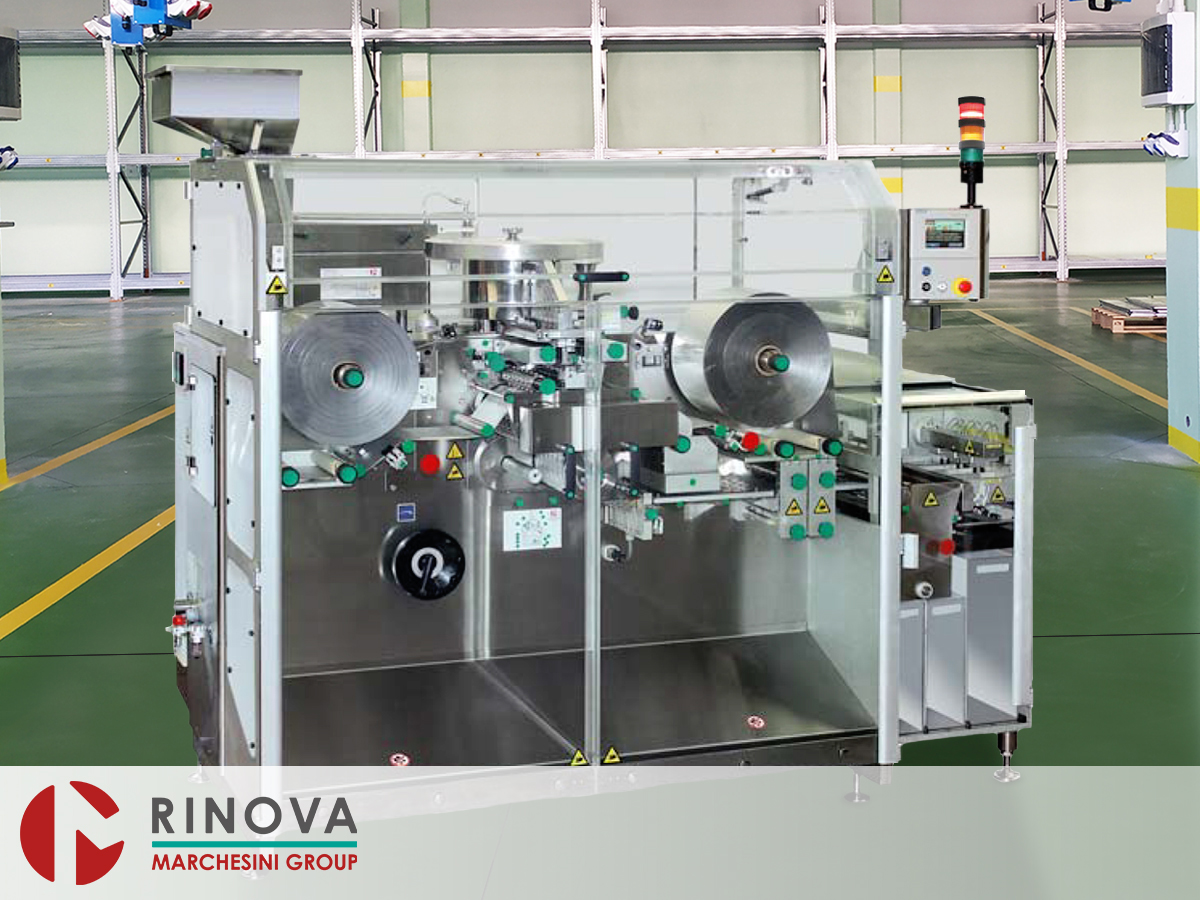

MST 200 Confezionatrice automatica per strip

La Marchesini MST 200 è una macchina automatica adatta per il confezionamento di prodotti solidi (compresse e/o confetti, capsule, caplets, effervescenti etc.) in Strip termosaldati. La macchina esegue il riempimento dello strip, lo salda e lo scarica in uscita.

Le parti elettroniche e il software sono di nuova progettazione e costruzione, mentre le parti meccaniche sono state completamente ricondizionate. La macchina viene venduta con una nuova certificazione CE, è conforme agli standard di sicurezza attuali, corredata di tutta la manualistica dedicata e le schede di cambio formato personalizzate.

L’MST 200 è disponibile in versione standalone o può essere collegata alle astucciatrici.

Questa macchina è stata progettata per ridurre al minimo il layout, in modo da far supervisionare all’operatore l’intero processo produttivo.

Caratteristiche principali

  • Macchina in acciaio AISI304S, con parti di struttura in FE nichelato ed Alluminio anodizzato;
  • Struttura a balcone, con motorizzazione separata dai moduli funzionali, per assicurare un alto livello di pulizia;
  • Possibilità di trattare diversi tipi di materiali termosaldabili;
    Può lavorare singolarmente o abbinata ad un’astucciatrice collegata in linea o a 90°;
  • La Macchina è progettata per evitare che il prodotto possa entrare all’interno della stessa quindi completamente chiusa e la zona operativa è totalmente a balcone;
  • Le superfici della macchina sono rifinite senza incassi e senza angoli vivi e facilmente pulibili;
  • Tutte le asole sono chiuse e la maggior parte dei fissaggi sono fatti all’interno macchina;
  • La macchina è progettata e realizzata nel rispetto delle norme di buona fabbricazione cGMP ed è fornita con la marcatura CE.

Alimentazione prodotto

Prealimentatore prodotto, completo di:

  • Tramoggia in acciaio AISI316L di litri 30 circa;
  • Canale vibrante in acciaio AISI316L completo di supporto per montare la griglia di selezione;
  • Base vibrante lineare;
  • I materiali (approvati FDA) a contatto con il prodotto sono in AISI316L ed alluminio anticorodal trattato, anodizzato duro;
  • Tutte le parti relative all’alimentazione sono facilmente smontabili attraverso sistemi di bloccaggio rapido senza l’uso delle chiavi.

Specifiche tecniche funzionali

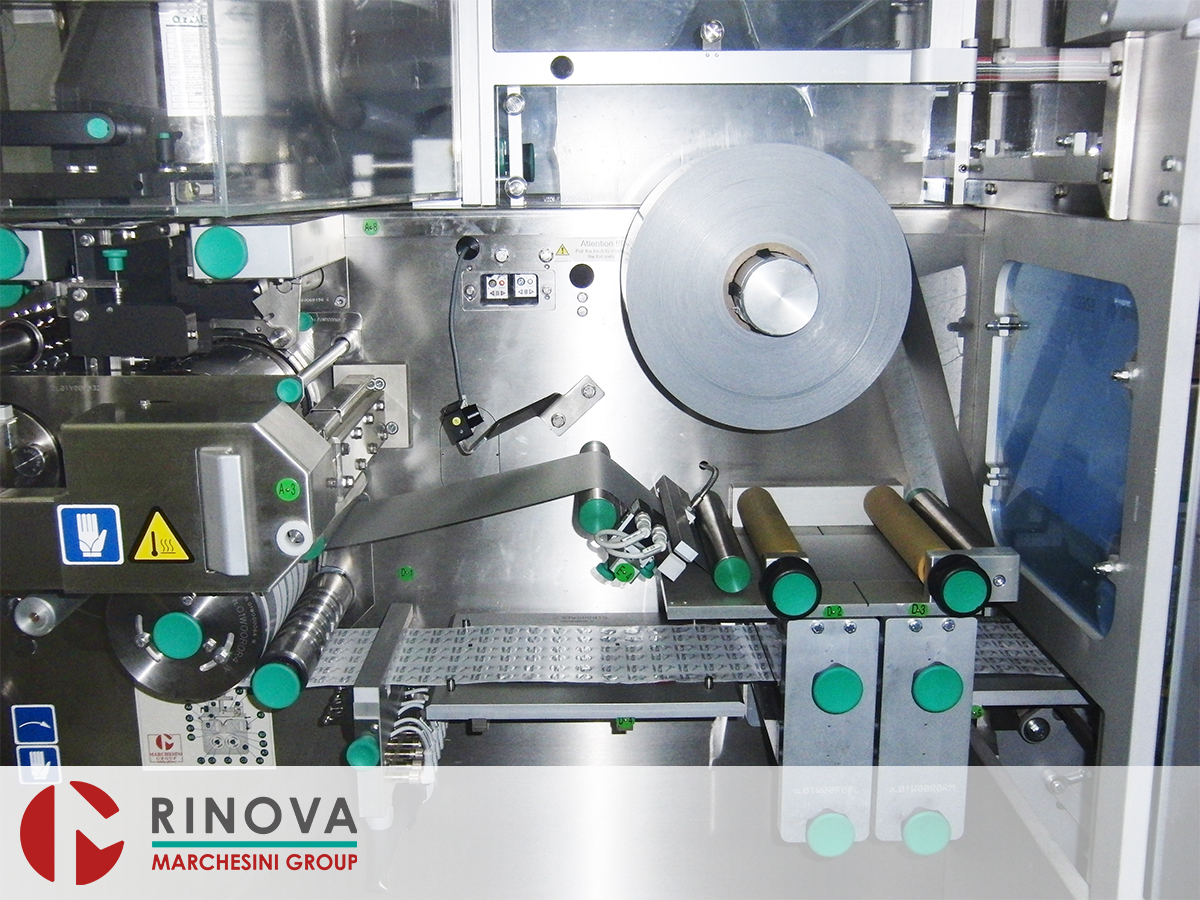

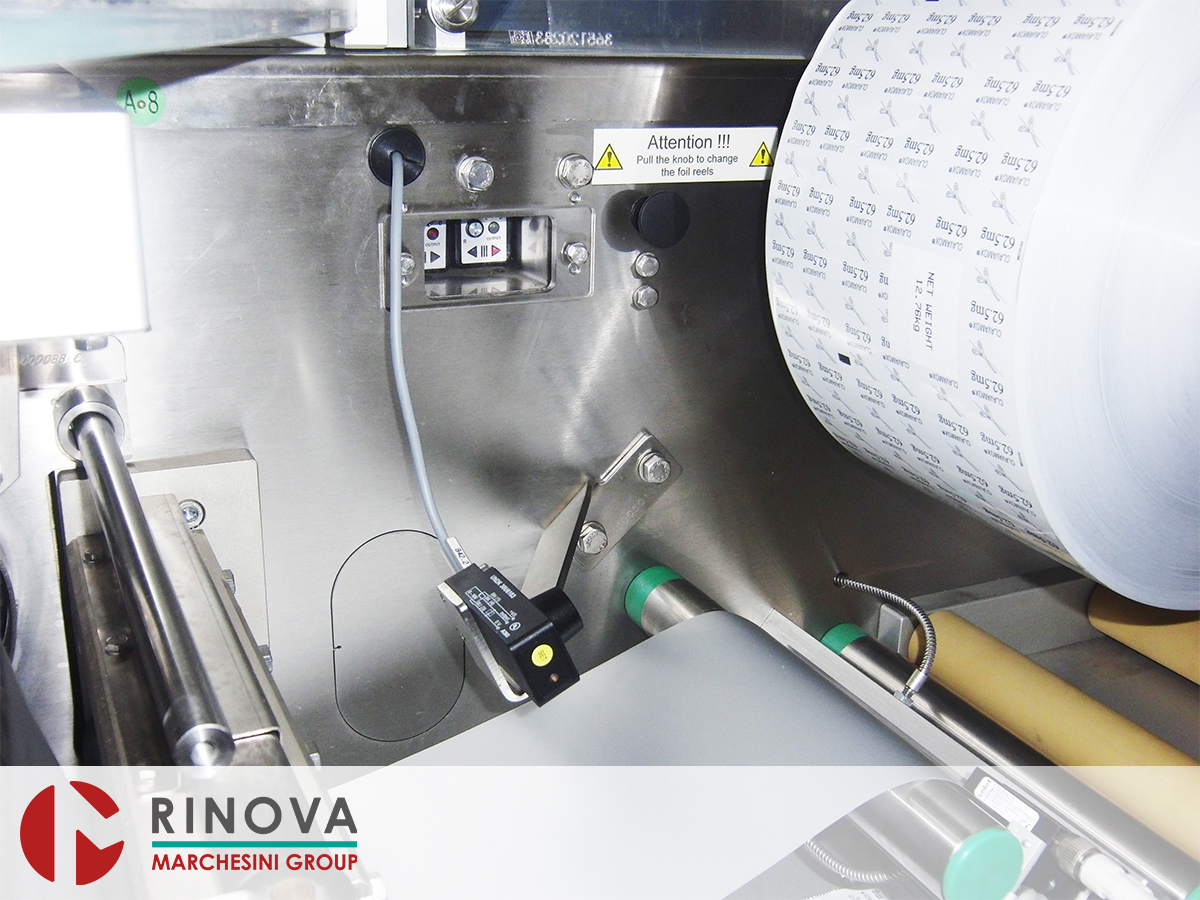

  • N. 2 porta bobine complete di sensori di controllo di fine bobina;

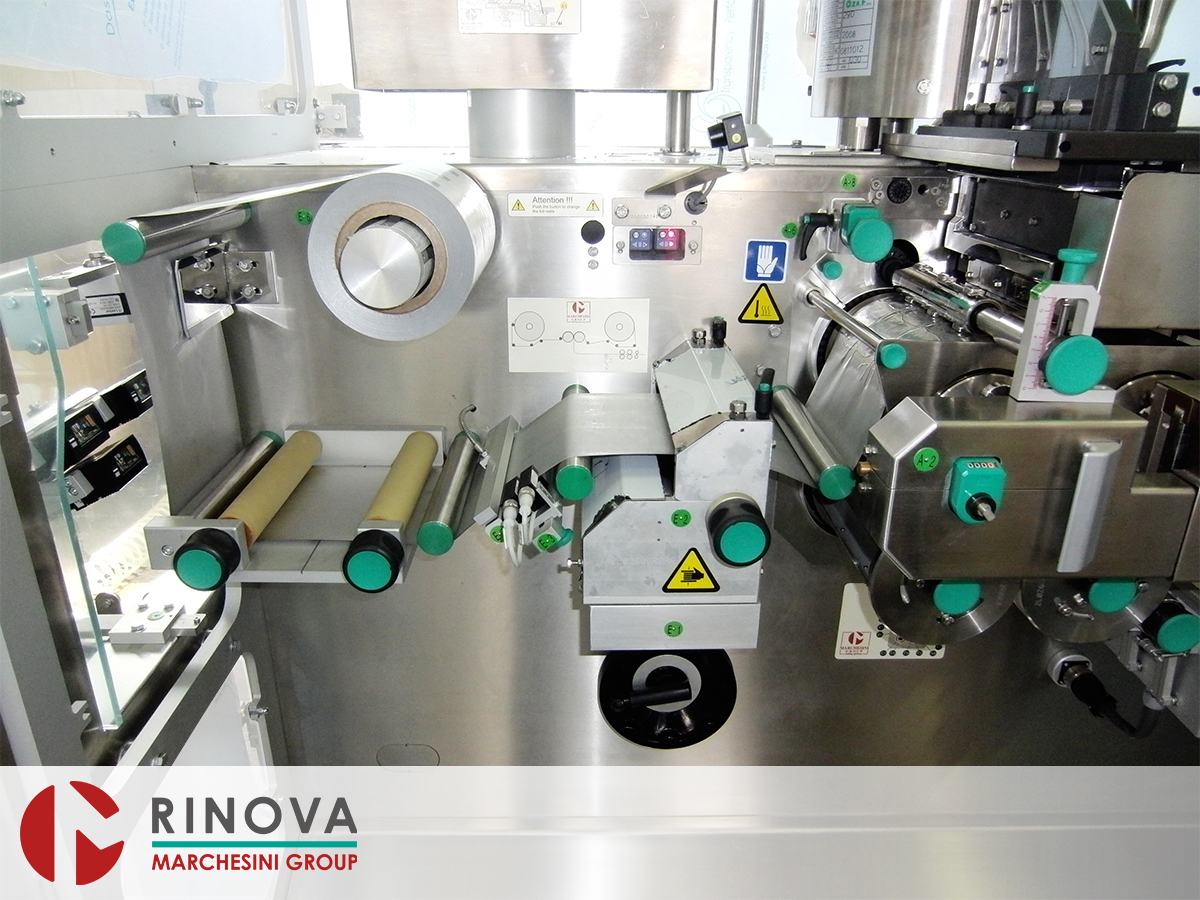

  • Gruppo di svolgimento film;

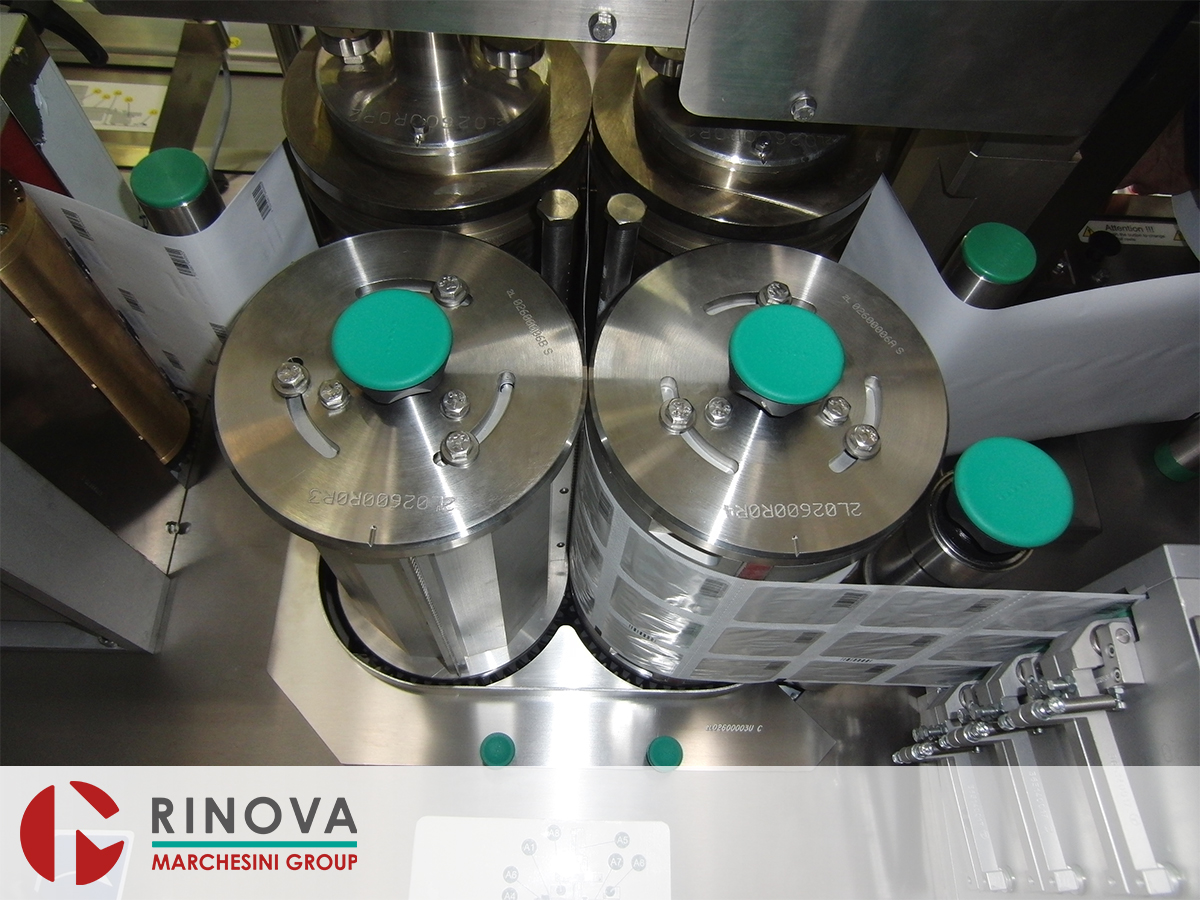

  • Gruppo di supporto dei rulli di saldatura;
  • Rullo di rinvio a 90° della fascia;
  • Gruppo di traino film frizionato e taglio longitudinale del film;

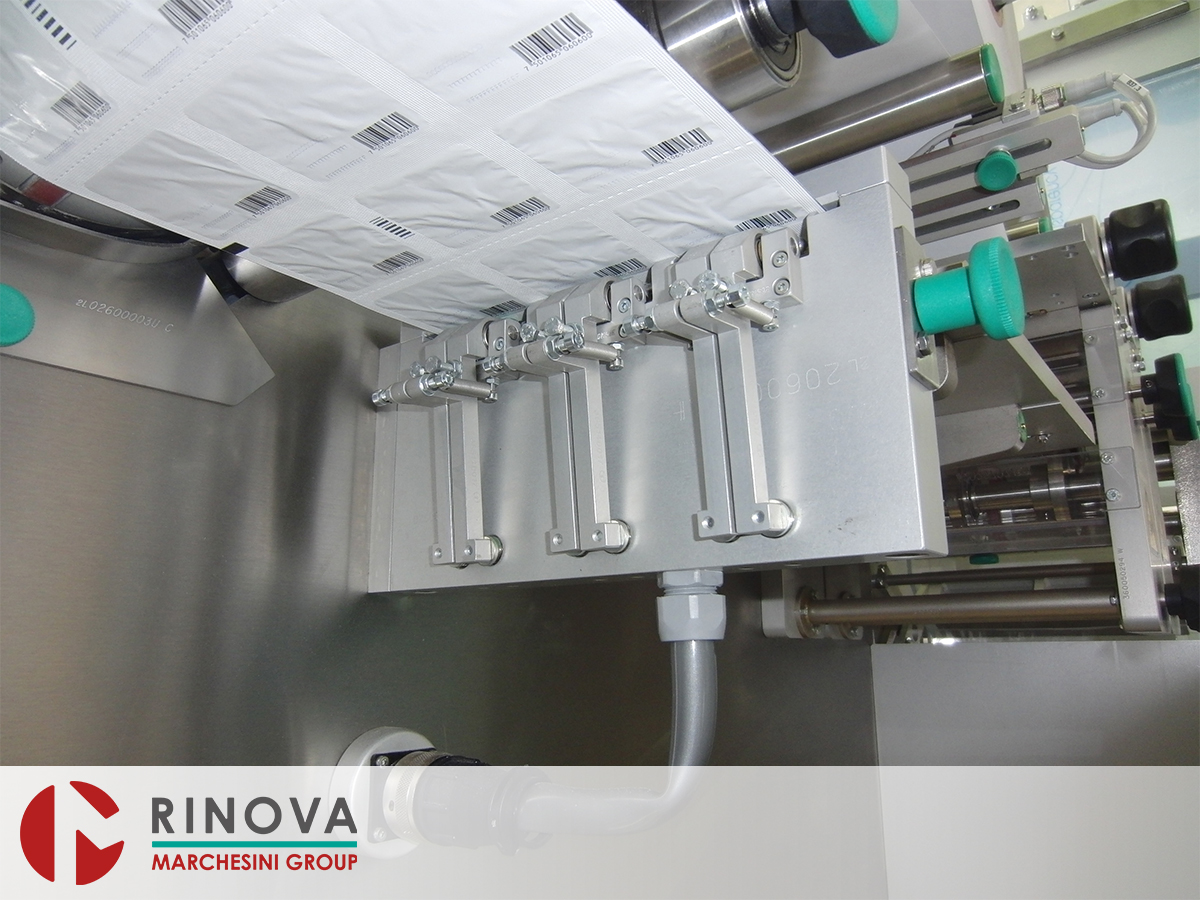

  • Taglio trasversale, azionato da motore brushless, con impostazione a formato dei tagli da 1 a multipli di 1;

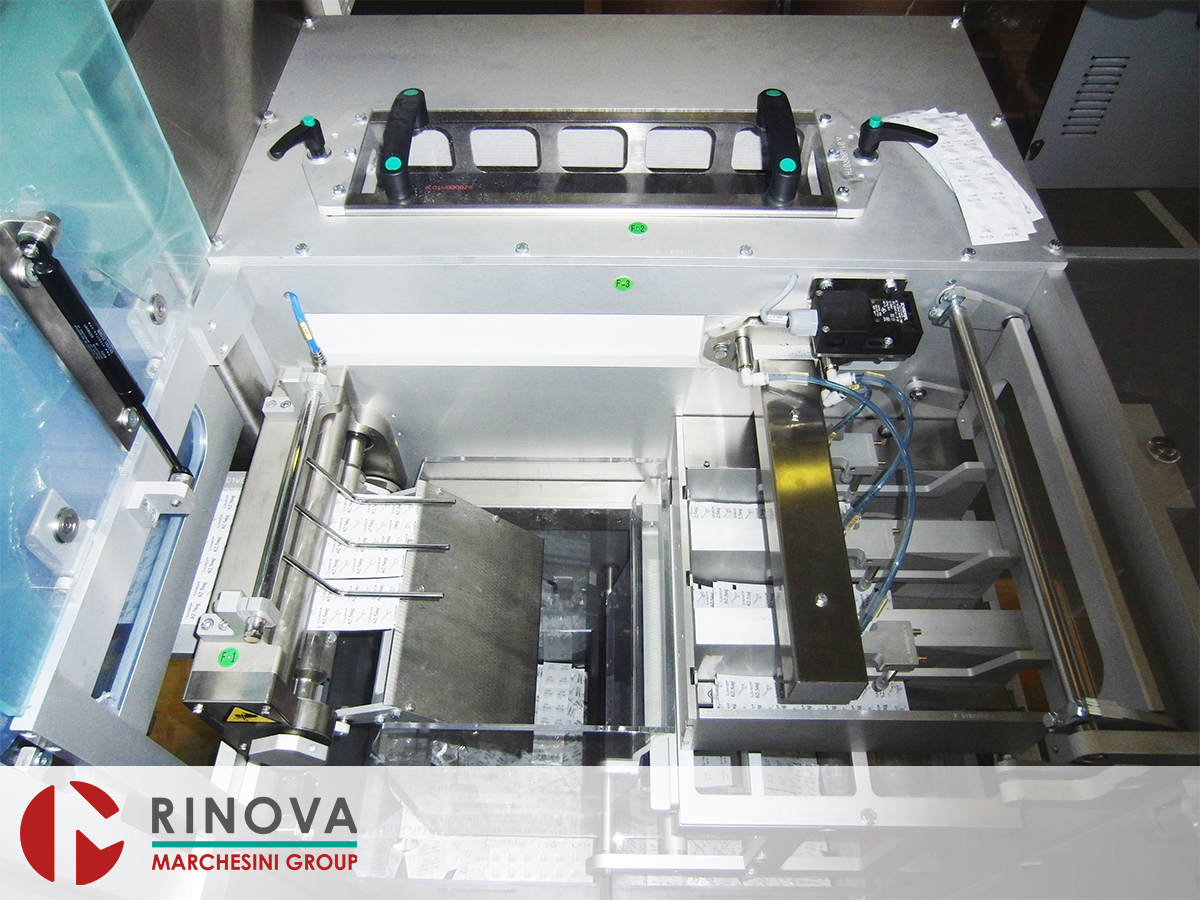

  • Gruppo scarto degli Strip vuoti o incompleti. Nel caso sia presente uno strip incompleto o vuoto tutti gli strips allineati sulla medesima fila vengono inviati verso la cassetta di raccolta scarti;

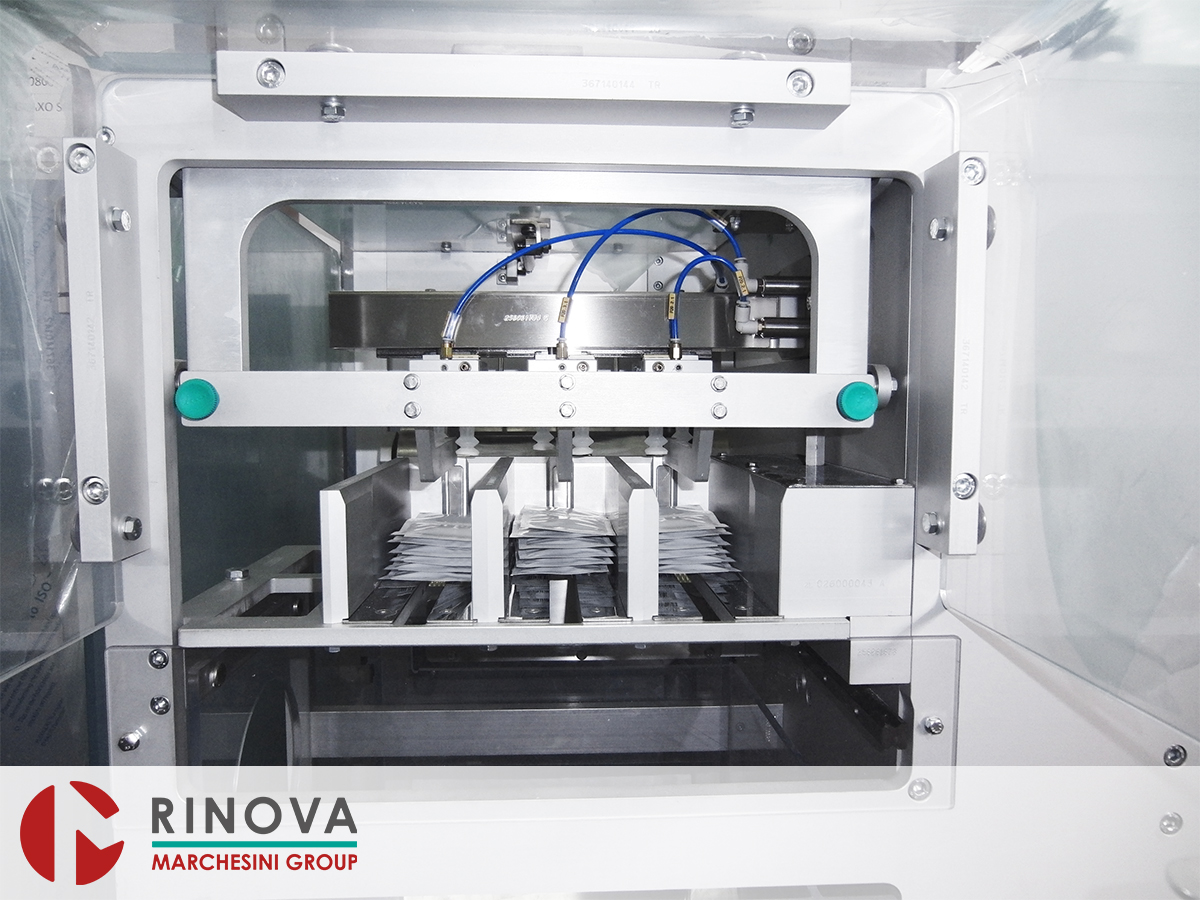

  • Raccolta degli Strip pieni – a cura del Cliente in caso di macchina non abbinata;
  • Le dimensioni della macchina sono molto ridotte e la sua compattezza consente all’operatore di avere sotto controllo tutto il percorso del prodotto ed un’altezza massima di 1670 mm da terra (esclusa tramoggia che però è fornita di una specola per verifica del carico del prodotto da parte dell’operatore).

Formato

  • Tutte le operazioni di cambio formato possono essere fatte dall’operatore di linea;
  • Il cambio formato è studiato per limitare al minimo l’utilizzo di attrezzi;
  • Tutte le regolazioni sono ben indicate con riferimenti a scale;
  • Tutte le parti ed i gruppi da sostituire sono ben identificate;
  • Tutti i riferimenti (bollini) sono ben visibili.

Technical data

Numero di canali

  • Min 4 - Max 8

Velocità meccanica

  • (RPM) 100 tagli orizzontali al minuto

Velocità di produzione

  • Da calcolare in funzione della dimensione dei prodotti, del numero di canali possibili in alimentazione e in relazione alla qualità del materiale termosaldante da usare
  • La velocità è sempre dipendente dalla possibilità d’alimentazione dell’oggetto in entrata, dalla configurazione da eseguire e dai tipi d’accessori montati sulla macchina

Dimensione bobina

  • Diametro Max esterno 400 mm
  • Diametro interno (anima) 70 mm - 75 mm
  • Larghezza Max bobina 200 mm

Qualità dei materiali strip

  • La saldatura dello strip avviene accoppiando due film termosaldabili idonei per essere saldati in modo continuo ad alte velocità e devono avere un punto di fusione basso per preservare il prodotto dal calore
  • Il film termosaldabile deve avere uno spessore/resistenza tale da permettere la saldatura con una pressione costante
  • Si potranno valutare qualità e macchinabilità dei Materiali termosaldabili (Carta, Alluminio e Multistrati), solo con l’esecuzione di prove interne, durante la messa a punto della macchina. La qualità del materiale influisce in modo diretto sulla velocità di produzione
  • Nei disegni strip sono presenti due tipi di Materiali termosaldabili (uno per la carta e uno per l’alluminio) suggeriti dalla Marchesini per sfruttare al massimo le potenzialità della macchina ed ottenere una buona performance
  • I materiali termosaldabili inviati dal cliente per le prove devono essere sempre corredati della propria scheda tecnica di composizione redatta dal produttore del materiale. Inoltre I film termosaldabili per poter essere stampati, devono avere un trattamento esterno per la “sovrastampa” per consentire all’inchiostro di aderire sul foil. Senza questo trattamento superficiale la stampa del foil non è garantita

IMPORTANTE

  • Non si considera macchinabile nessun tipo di materiale termosaldabile prima di averlo preventivamente testato sulla macchina, anche se nelle specifiche fossero riportate le schede tecniche sulla composizione dei materiali termosaldabili che il cliente vorrà utilizzare

Ingresso prodotto

  • 1670 mm (tramoggia esclusa)

Componenti pneumatici

  • SMC

Rumorosità

  • Non superiore a 80 dB(A)

Documentazione tecnica

  • La macchina è fornita con il Manuale di Istruzioni (un esemplare cartaceo + Pendrive) e la relativa Certificazione CE in originale
