MC 820

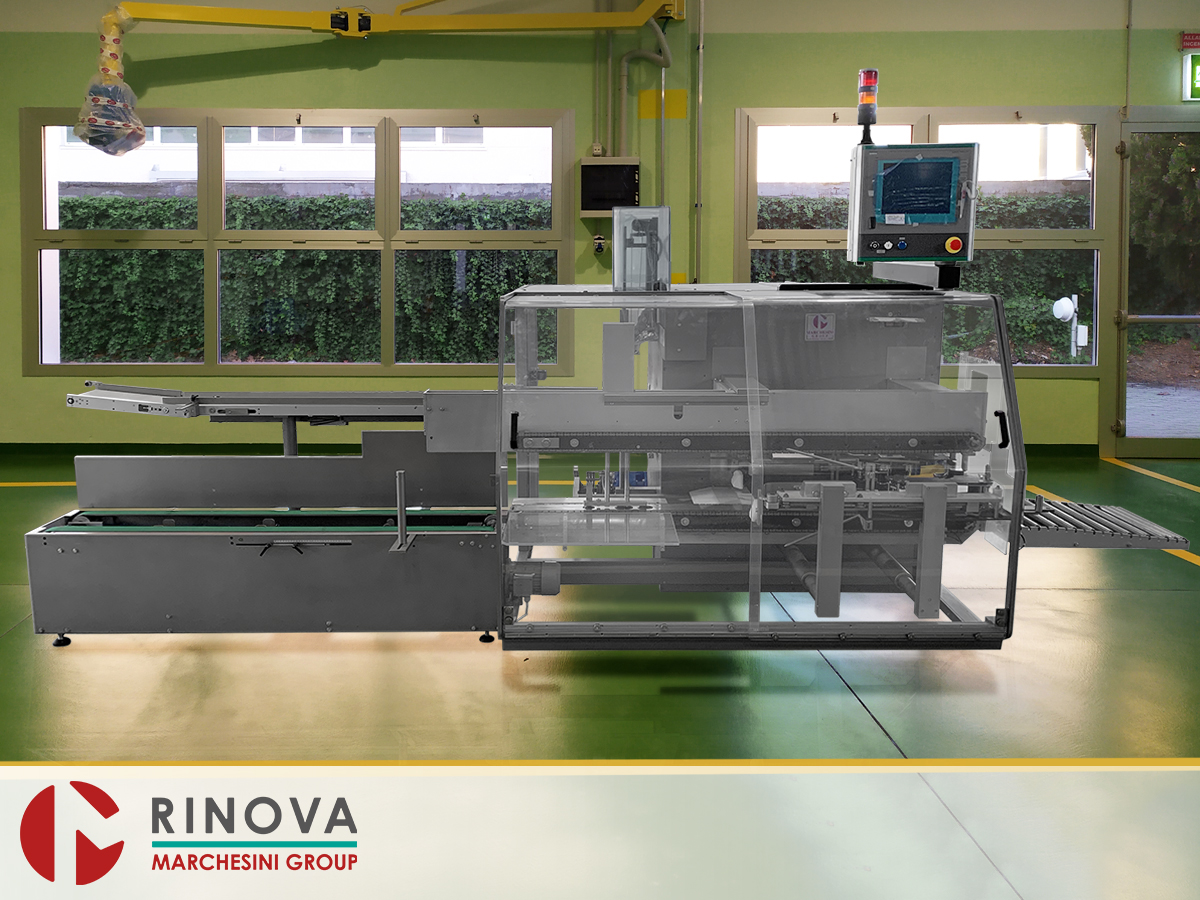

MC 820 Incartonatrice automatica

La Marchesini MC820 è una macchina automatica con funzioni di raggruppamento e messa in cartone di astucci singoli e fardellati. Chiusura del cartone con nastro adesivo non avvolgente.

Caratteristiche Principali

  • Tecnologia a balcone per favorire l’accessibilità, la manutenzione e le operazioni di pulizia;
  • Macchina composta da tre sezioni di lavoro: Raggruppamento astucci, Alimentazione e Chiusura cartoni;
  • Zona di lavoro e trasporto cartoni, separata dalla meccanica posta sul retro;
  • Regolazioni per il cambio formato cartone in quota “B” larghezza e “H” altezza, eseguite tramite servomotori con comando direttamente dal pannello operatore;
  • Gestione in automatico della lunghezza “A” con impostazione del formato da PC.

Raggruppamento astucci

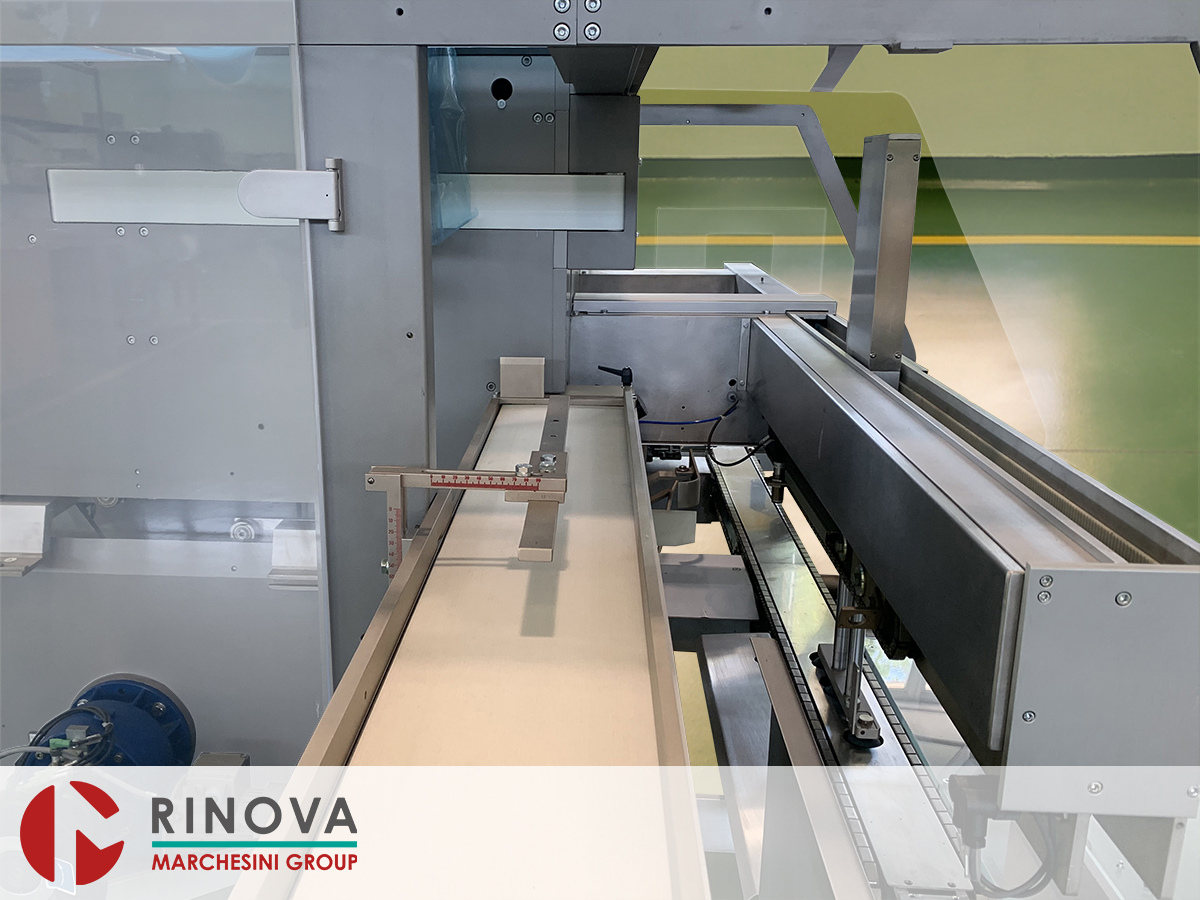

  • Raggruppamento astucci (in arrivo dalla macchina a monte) su nastro di alimentazione;
  • Pick & Place per il trasferimento diretto astucci in tramoggia, con impilamento in verticale partendo dal basso verso l’alto;
  • Prelievo astuccio rilevato ad ogni ciclo del raggruppamento per garantire la composizione finale del numero stabilito di prodotti;
  • Arresto macchina in caso di errata quantità prodotto durante il prelievo;
  • Trasferimento del prodotto in cartone, al termine della fase di raggruppamento, mediante comando meccanico di spingitore e tramoggia.

Alimentazione Cartoni

  • Alimentazione cartoni mediante nastro motorizzato di lunghezza 1750 mm, posto a 450 mm da terra, che permette un facile carico di più pile di cartoni su tutta la lunghezza, ed una pila nella zona di prelevamento;
  • Braccio a ventose per il prelievo cartone dalla parte superiore della pila, suo trasferimento nelle stazioni di formatura e introduzione, messa in volume e tenuta in posizione durante l’inserimento dei prodotti;
  • Possibilità di trattare un’ampia gamma di dimensioni cartone, senza l’impiego di parti di formato;
  • Regolazione automatica delle corse del braccio di prelievo e delle catene di trasporto cartone, senza la necessità di regolazioni manuali o sostituzioni di parti a formato.

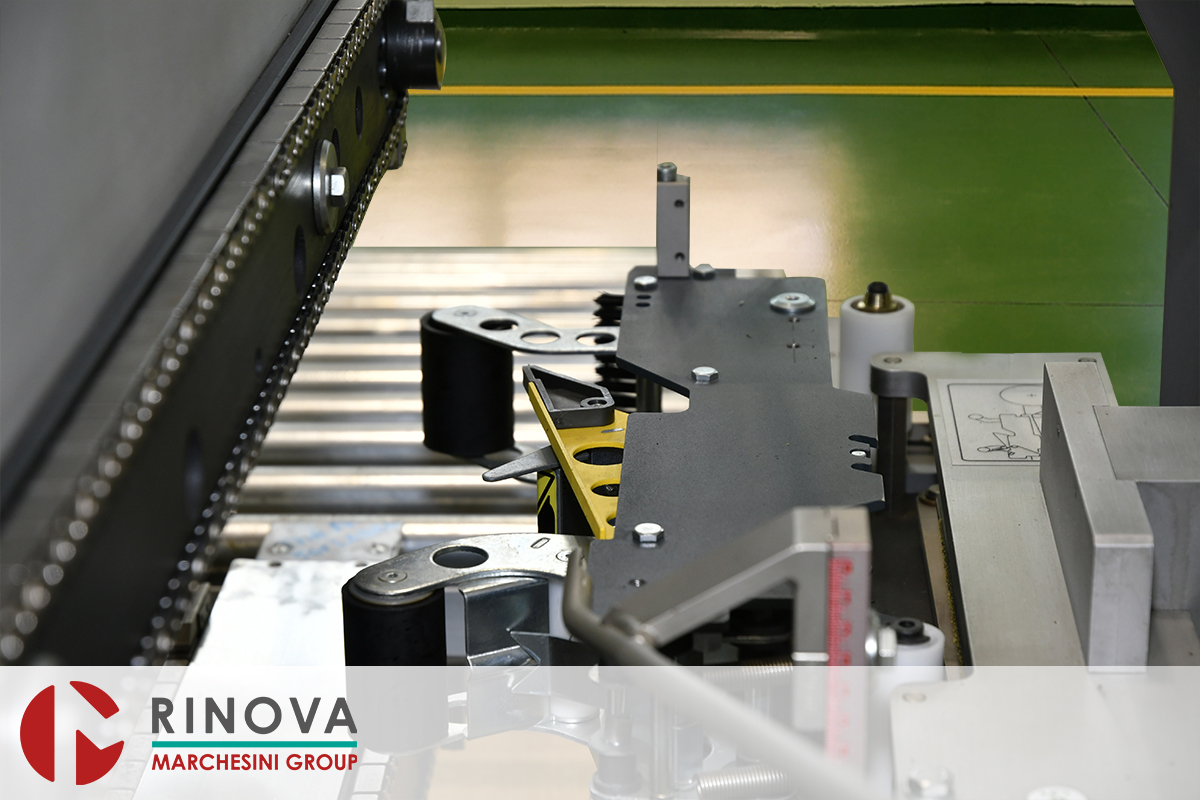

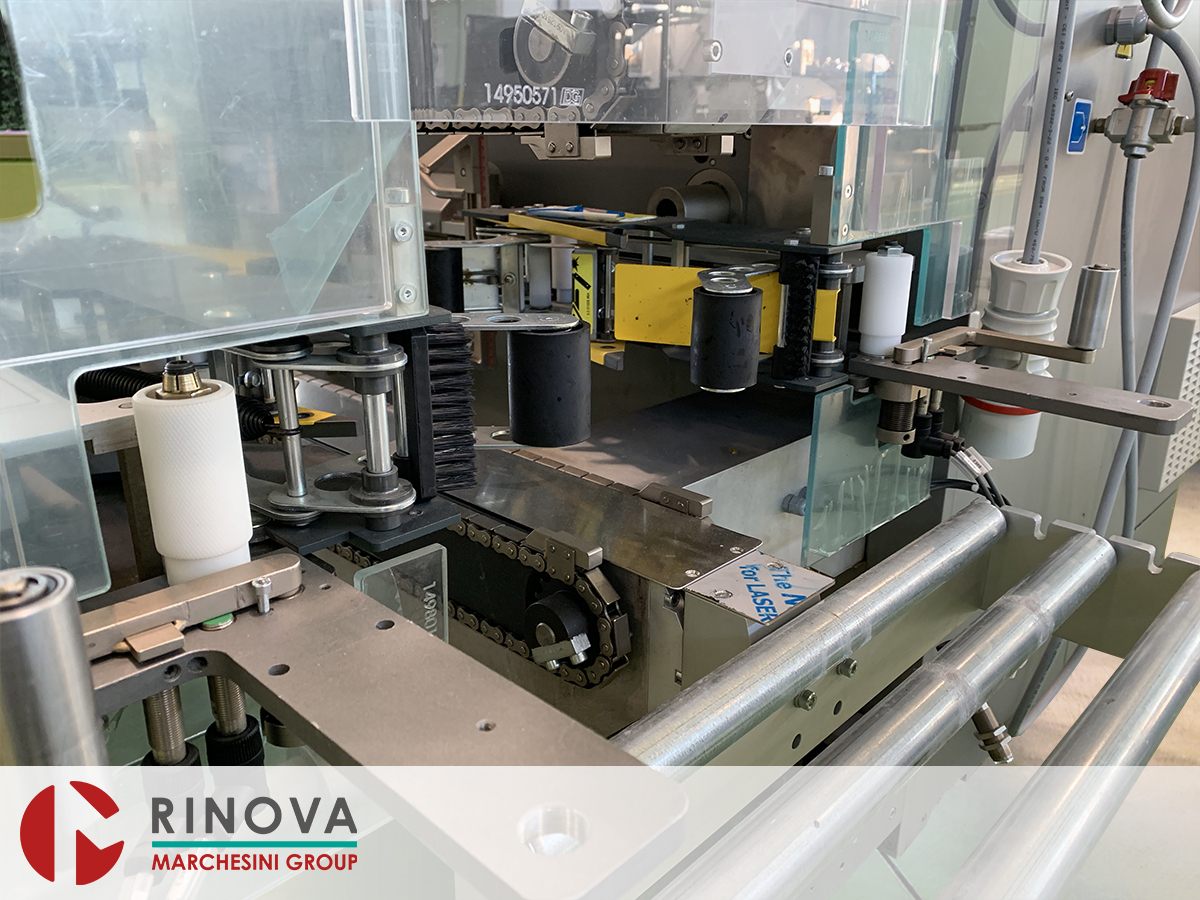

Chiusura Cartoni

  • Piegatura lembi e chiusura cartone con nastro adesivo.

Sicurezze e Controlli

  • Protezione antinfortunistica in metacrilato, integrata nella struttura della macchina;
  • Circuiti di emergenza e sicurezze in conformità;
  • Controllo del sovraccarico sulle motorizzazioni brushless;
  • Limitatore di coppia sulla tramoggia di carico e spingitore;
  • Controllo di carico minimo con macchina in attesa per mancanza astucci in entrata;
  • Controllo di carico massimo sul nastro in entrata con arresto della macchina a monte tramite l’invio di un segnale;
  • Controllo del carico minimo cartoni all’interno del magazzino con preallarme acustico ed arresto macchina;
  • Controllo di mancata messa in volume del cartone con arresto macchina;
  • Controllo rottura nastro adesivo con arresto macchina e segnale acustico di fine bobina.

Technical data

Gamma formato astuccio

  • A: Min 20 mm - Max 160 mm
  • B: Min 10 mm - Max 150 mm
  • H: Min 50 mm - Max 260 mm

Gamma raggruppamento

  • A1: Min 130 - Max 510 mm
  • B1: Min 110 - Max 335 mm
  • H1: Min 110 - Max 335 mm

Gamma formato cartone

  • A: Min 140 - Max 520 mm
  • B: Min 120 - Max 350 mm
  • H: Min 120 - Max 350 mm

Velocità meccanica

  • Max. 10 cartoni/minuto

Voltaggio standard

  • 400 Volt, Trifase, Neutro & Terra, Frequenza 50 Hertz

Armadio elettrico

  • A bordo, apribile sul retro della macchina

Funzioni elettriche e quadro comando Touch Screen. Comandate da un PC Industriale Siemens, incluso Autotest. Completo di:

  • Pulsanti di marcia, arresto, reset ed emergenza
  • Display per visualizzare messaggi all’operatore e selezioni per la gestione dei formati
  • Password per accesso
  • Presentazione messaggi con menu di servizio e Help
  • Dati produzione: contaore totale e parziale, contatore prodotti buoni, indicatore della velocità operativa
  • Conforme alle norme EMC (Electro Magnetic Compatibility)
  • In aggiunta all'Italiano è possibile inserire due lingue

Pneumatica

  • SMC
