MA 100

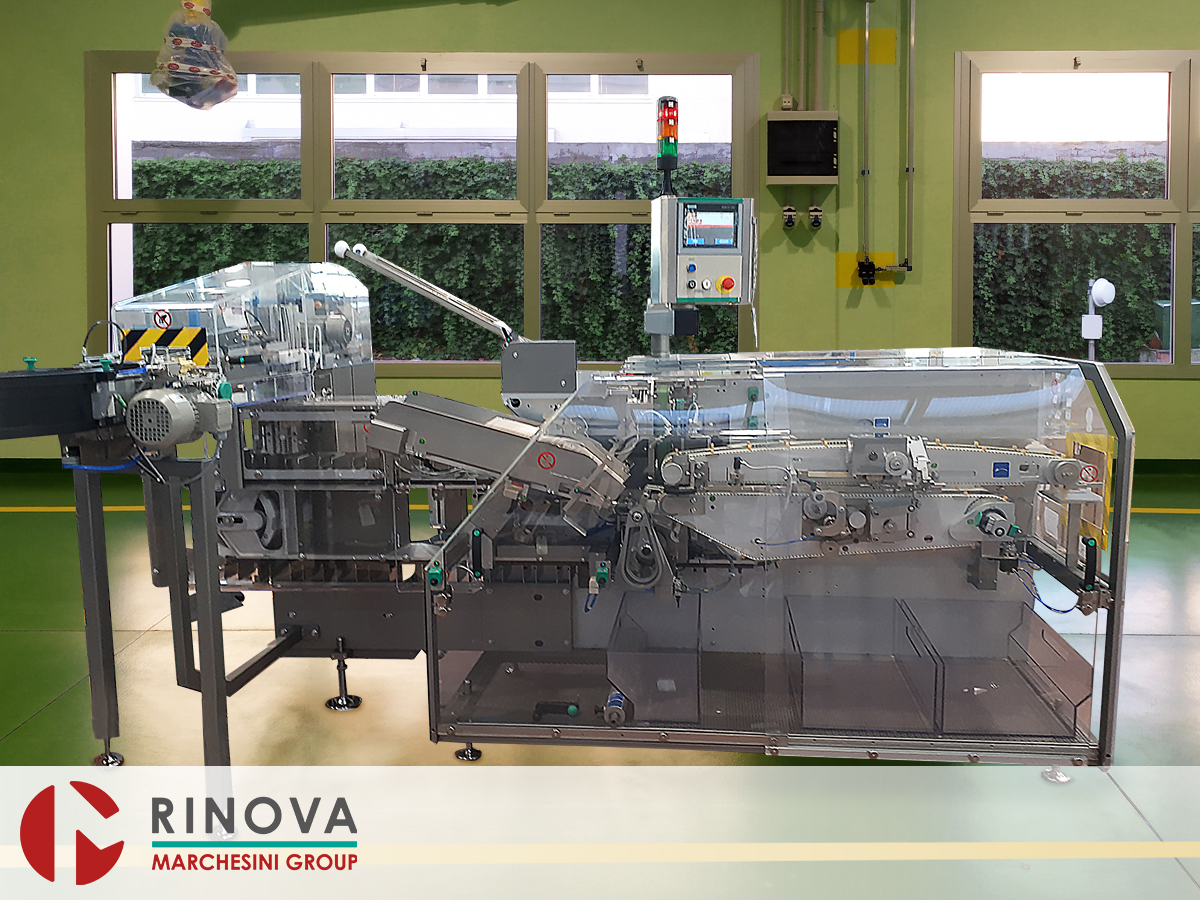

MA 100 Astucciatrice a movimento alternato per blister

La Marchesini MA100 è una macchina automatica a movimento alternato con trasporto orizzontale dell’astuccio, adatta al confezionamento di blister in astucci con chiusura ad incastro a lembi pari o alternati.



Caratteristiche Principali

  • Progettazione, costruzione, ergonomia, nel rispetto delle norme cGMP;
  • Versatilità ed efficienza in un ingombro contenuto;
  • Tecnologia a balcone per favorire l’accessibilità, la manutenzione e le operazioni di pulizia;
  • Zona di lavoro lato operatore per trasporto astucci, prodotti e prospetti, separata dal retro della macchina contenente le parti meccaniche e la motorizzazione con motore brushless;
  • Movimenti per il trasporto e la chiusura degli astucci in bagno d’olio, contenuti in due casse motrici;
  • Sistema di trasporto astucci regolabile da un unico punto di intervento (quota “a”), mediante manovella e indicatori digitali;
  • Regolazione della lunghezza astuccio (quota “h”) mediante allargamento delle cinghie di trasporto, realizzata con manovella e indicatori digitali;
  • Raccolta dei prodotti, astucci e prospetti scartati in contenitori separati;
  • Cambio formato semplice, facilitato da manovella, indicatori digitali, scale millimetrate e tamponi a formato;
  • Cassetti registrabili da un unico punto di intervento, mediante calibro tampone fornito a formato, per una veloce regolazione in quota “a”;
  • Marcatura CE.



Alimentazioni per blister

  • Magazzino Elettronico adatto all’alimentazione di Blister;
  • I Blister, provenienti da un canale sono immessi nel magazzino verticale;
  • Il prelevamento del Blister, dal fondo del magazzino, avviene per mezzo di un meccanismo di sgancio comandato da servomotori. Separazione esatta dei Blister tramite dentini di trattenute e di sgancio;
  • Il conteggio dei Blister avviene per mezzo di un contatore elettronico. Il terminale di sgancio del magazzino è fisso con scarico diretto nel cassetto della catena d’alimentazione dell’Astucciatrice a movimenti alternati.



Sezione Astucciamento

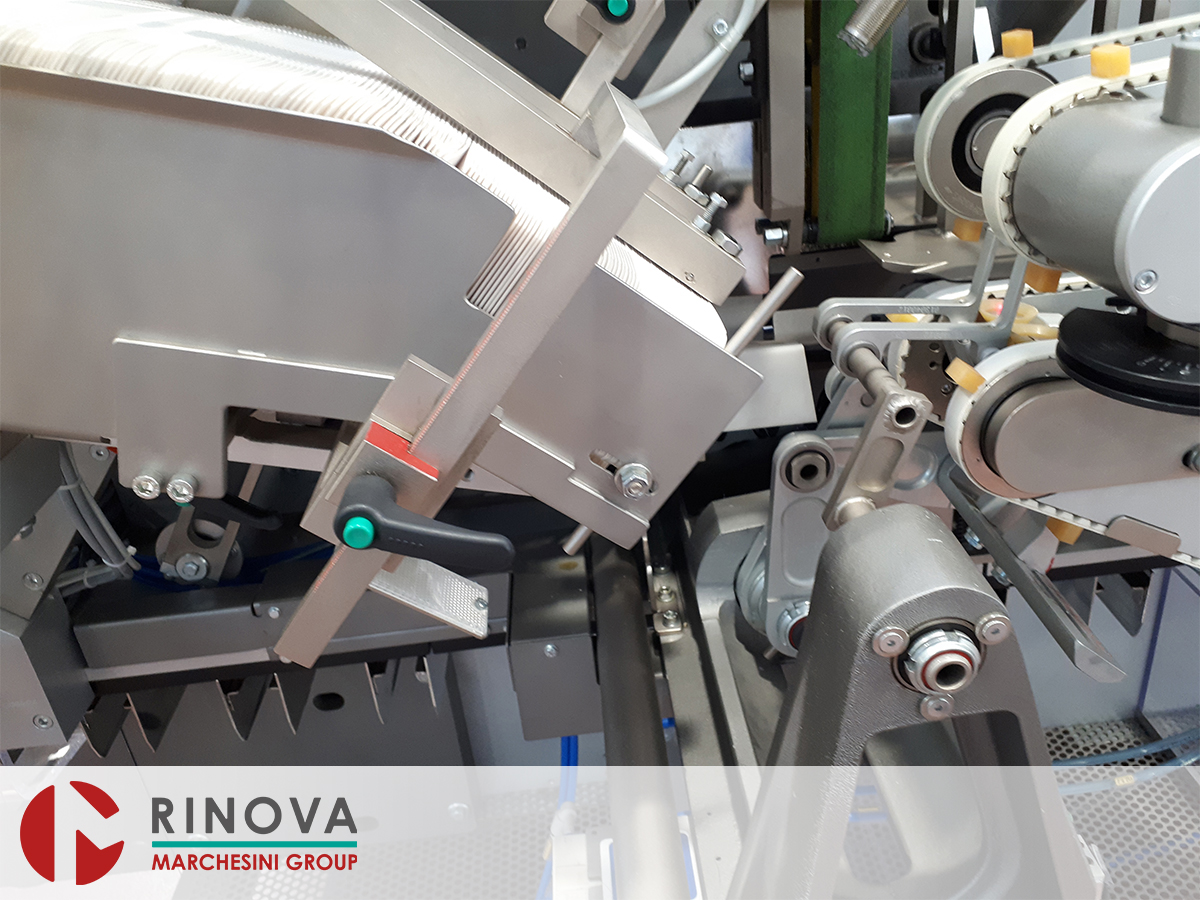

  • Magazzino astucci di lunghezza 630 mm, posizionato ad un’altezza di circa 900 mm, in posizione comoda per favorire il caricamento astucci da parte dell’operatore, provvisto di nastri di spinta motorizzati e completo di controllo di carico minimo;
  • Regolazione semplificata delle guide e della fase di presa con scale millimetrate;
  • Messa in volume astuccio mediante braccio oscillante di prelievo e snervatore meccanico a 90 gradi;

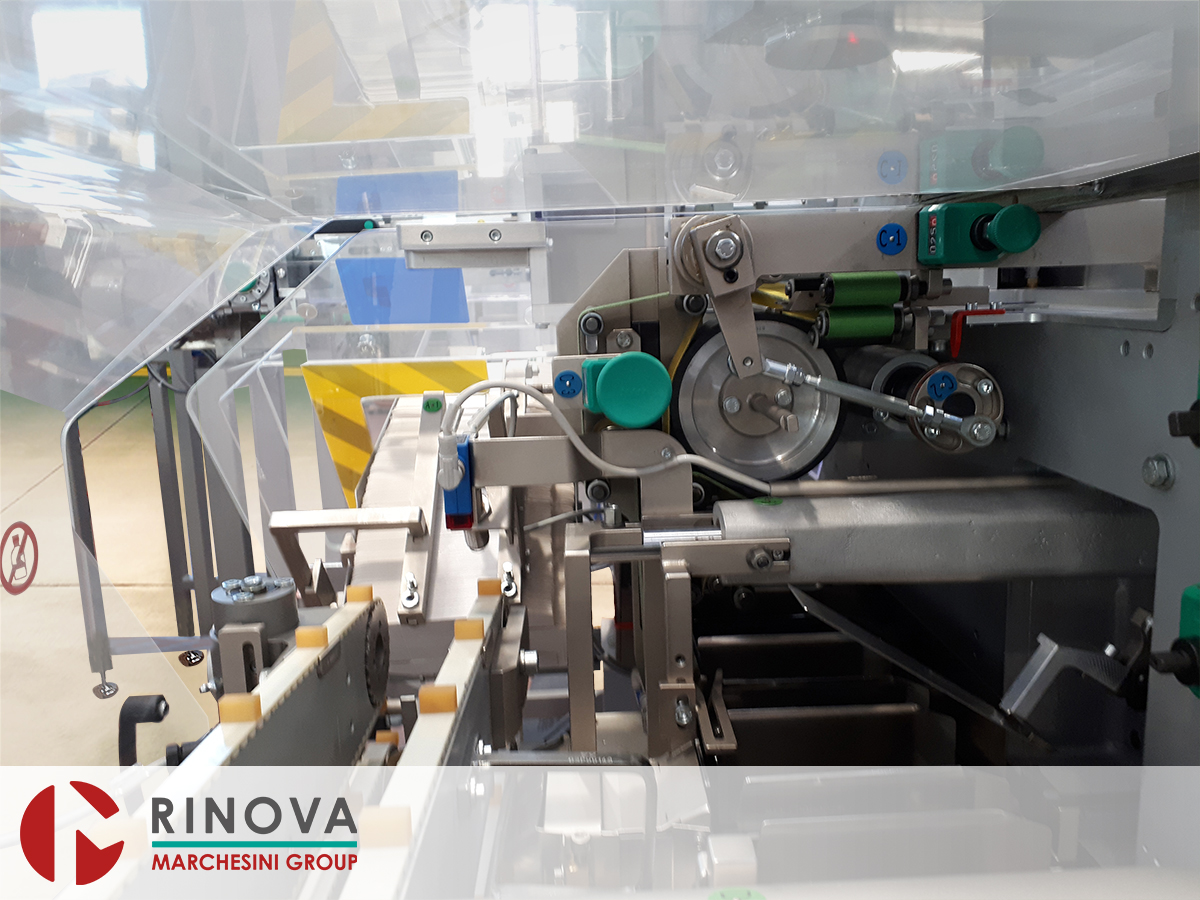

  • Introduzione dell’astuccio aperto direttamente nel sistema di trasporto attrezzato con 4 cinghie a denti plastici per trasportare e mantenere l’astuccio in perfetta forma;
  • Inserimento prodotto in astuccio mediante spingitore posto sul lato opposto operatore;
  • Chiusura astuccio e suo scarico su guide in uscita.



Sicurezze e Controlli

  • Protezione antinfortunistica in metacrilato integrata nella struttura della macchina;
  • Circuiti di emergenza e sicurezze in Conformità “CAT 3 PLd”;
  • Arresto macchina in emergenza e scarico dell’aria compressa;
  • Controllo del sovraccarico sulle motorizzazioni di macchina;
  • Controllo del sovraccarico sul gruppo spingitore, durante l’inserimento del prodotto;
  • Controllo carichi minimi su alimentazione prodotti/astucci/prospetti;
  • Controllo incrociato prodotto-astuccio-prospetto, in assenza del prodotto, non vengono chiamati astuccio e prospetto;
  • Controllo di avvenuta espulsione astuccio;
  • Arresto macchina dopo tre errori consecutivi.



Opzionali

  • Marcatura astucci a incisione;
  • Disponibili chiusure astuccio;
  • Magazzino per prospetti pre-piegati.

Technical data

Dati formato

  • A: Min 20 mm - Max 85 mm
  • B: Min 16 mm - Max 65 mm
  • H: Min 60 mm - Max 170 mm

Velocità meccanica

  • Fino a 100 astucci/minuto

Impianto elettrico

  • Collaudato secondo i piani di controllo previsti dal sistema qualità certificato

Voltaggio standard

  • 400 Volt, Trifase, Neutro & Terra, Frequenza 50 Hertz

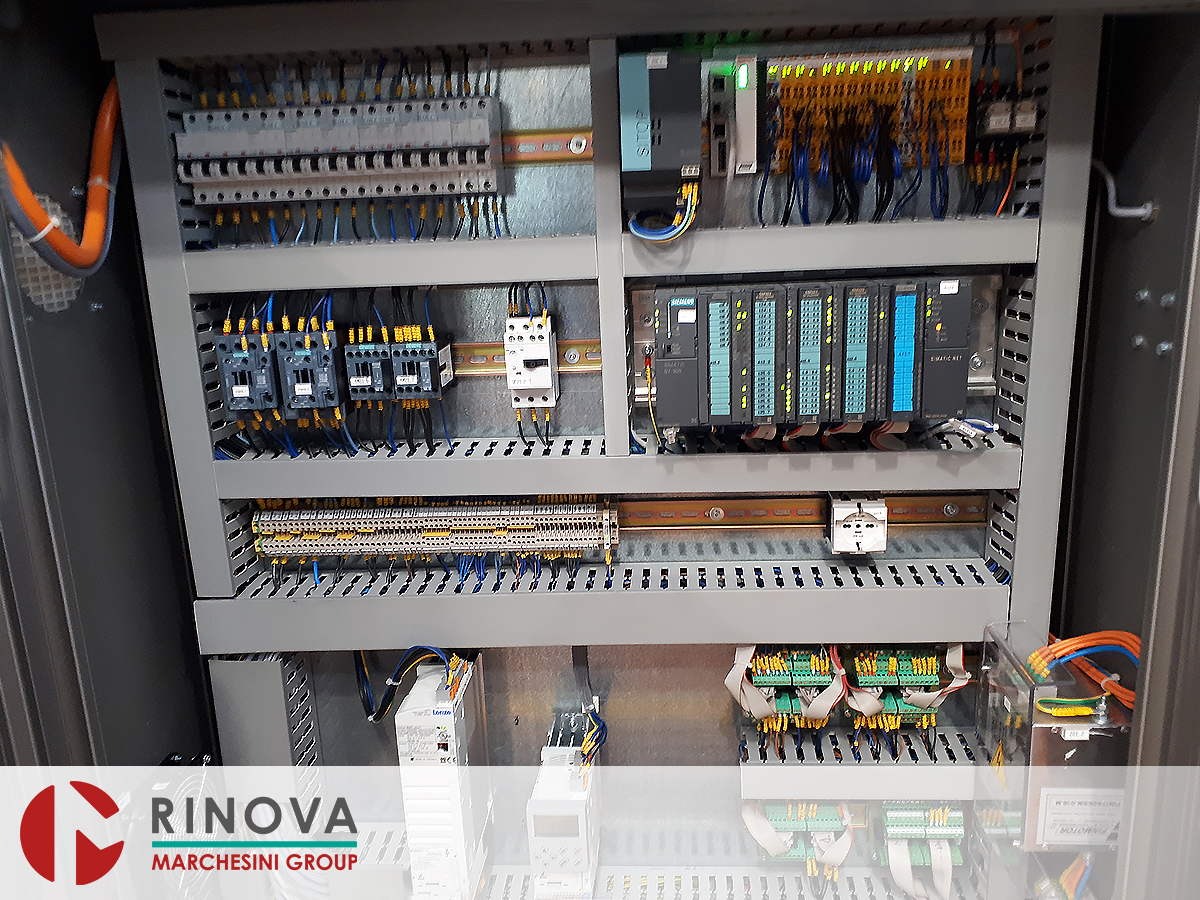

Armadio elettrico

  • A bordo, apribile sul retro della macchina

Lampada a 3 colori (5 funzioni)

Funzioni elettriche

  • Comandate da un PC Industriale Siemens, incluso Autotest

Quadro comando Touch Screen completo di:

  • Pulsanti di marcia, arresto, reset ed emergenza
  • Presa per pulsante marcia ad impulsi
  • Display per visualizzare messaggi all’operatore e selezioni per la gestione dei formati
  • Presentazione messaggi con menu di servizio e Help
  • Display in italiano con possibilità di due lingue aggiuntive opzionali
  • Password per accesso
  • Dati produzione: conta ore totale e parziale, contatore prodotti buoni, indicatore della velocità operativa
  • Conforme alle norme EMC (Electro Magnetic Compatibility)
  • Cybersecurity: SW conforme alla normativa IEC 62443-3-3. Livello raggiunto: SL2

Documentazione tecnica

  • La macchina è fornita con il Manuale di Istruzioni (un esemplare cartaceo + Pendrive) e la relativa Certificazione CE in originale
