BA 50

BA 50 Astucciatrice a movimenti intermittenti

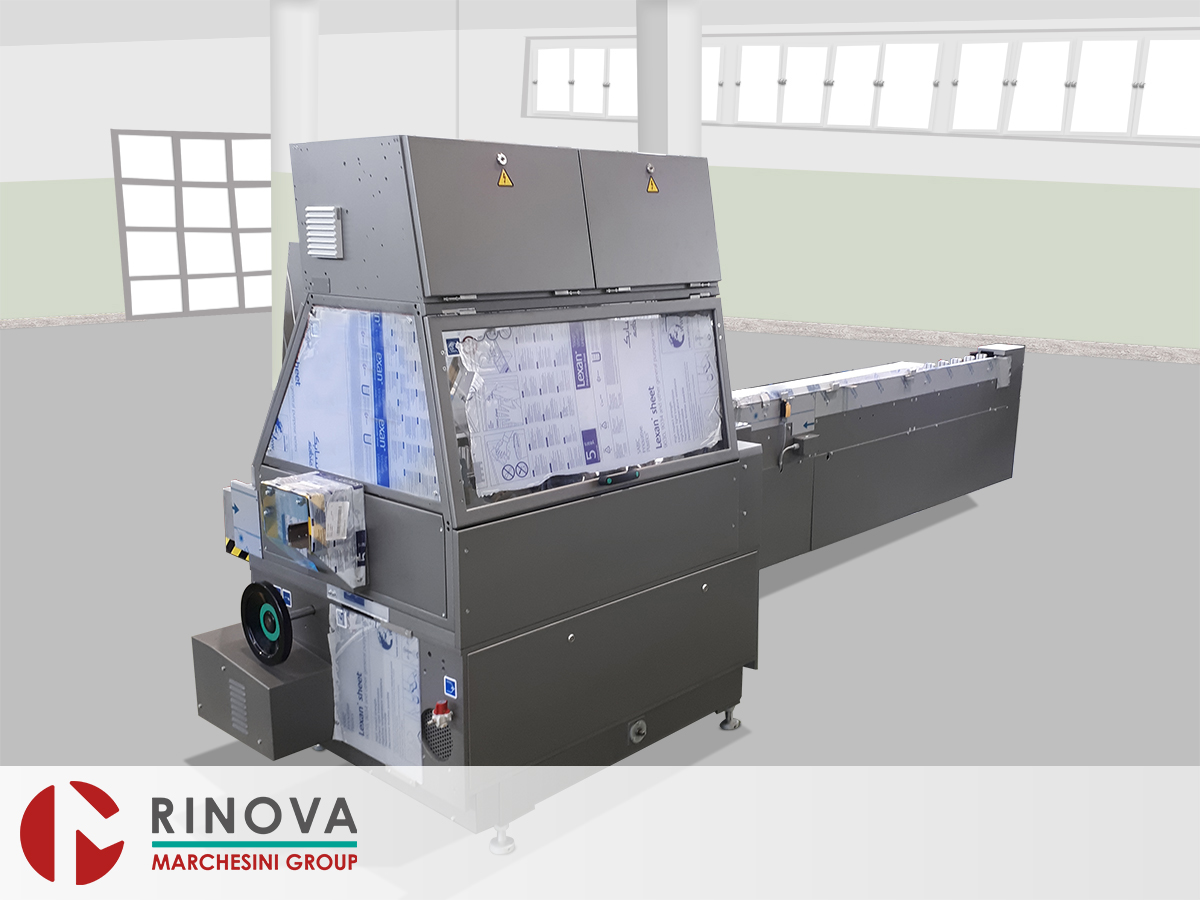

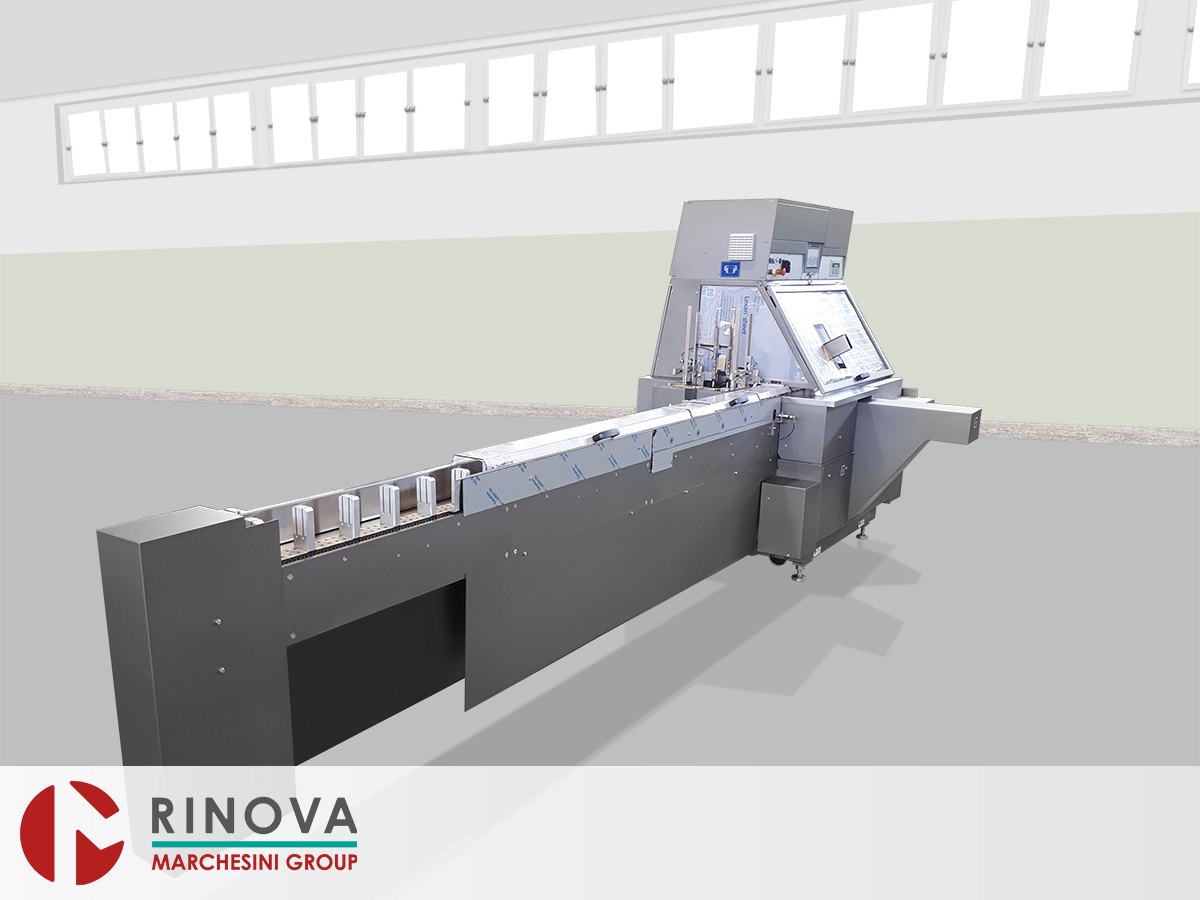

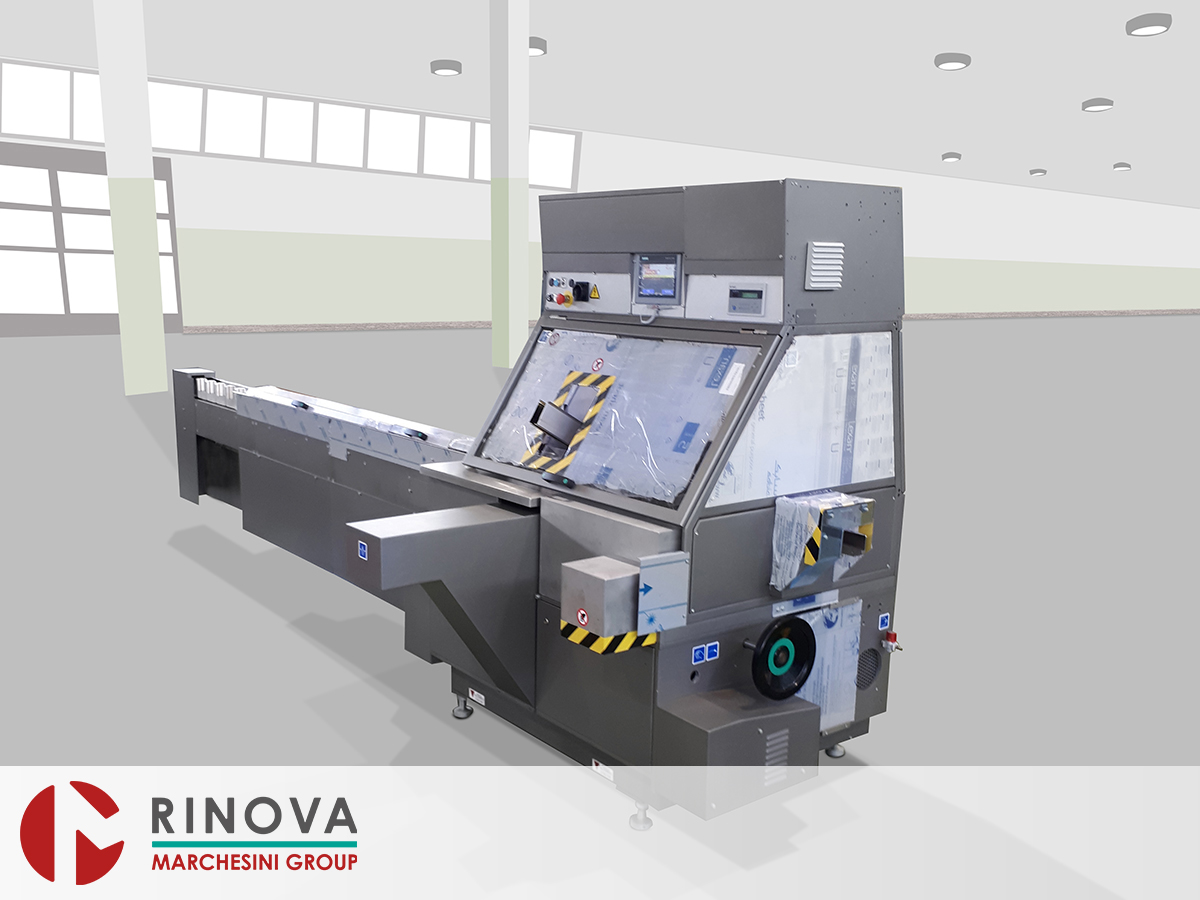

La Marchesini BA 50 è una macchina automatica a movimenti intermittenti e trasporto orizzontale dell’astuccio. Astucciatrice adatta alla messa in volume di astucci, inserimento del prodotto alimentato in catena a cassetti, chiusura lembi ad incastro, pari o alternati o con chiusura a colla e scarto astucci in uscita.



Macchina fornita di

  • Gruppo motovariatore Siemens;
  • Pompa a vuoto BECKER a secco;

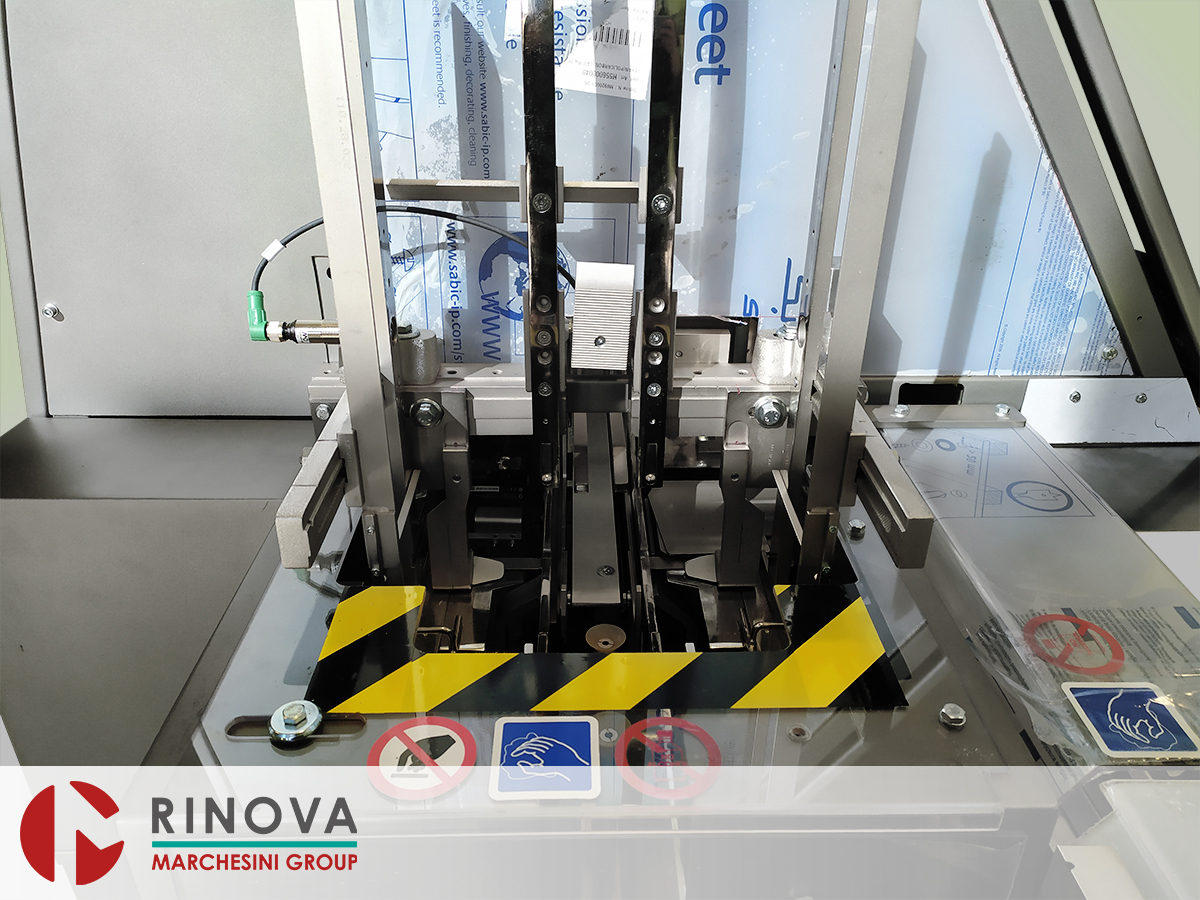

  • Magazzino astucci verticale, posto ad un’altezza di ca. 1400 mm fornito di controllo di carico minimo;
  • La regolazione parte mobile della macchina è azionata da un motore asincrono trifase, per lunghezza quota “H” dell’astuccio;
  • Catena di trasporto prodotto con cassetti fissi o registrabili. La catena è predisposta per accettare vari tipi di alimentatori automatici di prodotto. Altezza trasporto prodotto 860 mm +/- 50mm.



Caratteristiche Principali

Il design della macchina, nato dalla consolidata esperienza del costruttore in questo settore, la rende altamente affidabile e performante.
Struttura robusta dalle dimensioni ridotte, è realizzata nel massimo rispetto delle norme di sicurezza ed è fornita con la marcatura CE.



Sicurezze Installate

Protezione antinfortunistica in Metacrilato, montata su intelaiatura integrata nella struttura macchina, con micro di sicurezza su tutte le parti apribili, con arresto macchina in emergenza e lo scarico dell’aria compressa.
Controllo del sovraccarico con limitatore di coppia meccanico sul motore principale con arresto immediato della macchina. Sistema di sicurezza durante l’inserimento del prodotto contro sovraccarico con arresto immediato della macchina.
Arresto macchina dopo tre errori consecutivi.

Technical data

Range di formato (i dati servono come riferimento e sono soggetti a possibili variazioni durante lo sviluppo macchina)

  • A: Min 40 - Max 140 mm, passo 200 mm
  • B: Min 20 - Max 80 mm
  • H: Min 70 - Max 190 mm

Velocità

  • Fino a 50 Astucci/minuto
  • La resa è sempre dipendente dalla possibilità di alimentazione del prodotto, dagli alimentatori automatici montati, dal tipo di spingitori utilizzati nonché dagli accessori supplementari aggiunti

Voltaggio standard

  • 400 Volt, trifase, Neutro & Terra. Frequenza: 50 Hertz
  • L’impianto, pannello elettrico e cablaggio in accordo con le norme CE

Impianto elettrico

  • L'intero impianto è certificato CE e collaudato secondo i piani di controllo previsti dal sistema qualità certificato

Funzioni elettriche

  • Comandate da un PLC S7-1500 e HMI TP700 (Siemens)

Quadro comando

  • Pulsanti di marcia, arresto, reset ed emergenza
  • Presa per pulsante marcia ad impulsi
  • Password per accesso di servizio
  • Display Touch Screen per visualizzazione messaggi all’operatore e selezioni per la gestione dei formati
  • Dati di funzione e stato macchina
  • Dati produzione: contaore parziale resettabile, contaore totale, contatore prodotti buoni, indicatore della velocità operativa
  • Presentazione messaggi con menu di servizio e Help
  • In aggiunta all'Italiano è possibile inserire due lingue
  • Conforme alle norme EMC (Electro Magnetic Compatibility)

Pneumatica

  • Componenti SMC

Rumorosità

  • Non superiore a 80 dB(A)

Documentazione tecnica

  • La macchina è fornita completa di un Manuale di Istruzioni CE (un esemplare cartaceo + CD) e della relativa Certificazione CE in originale
