F 40

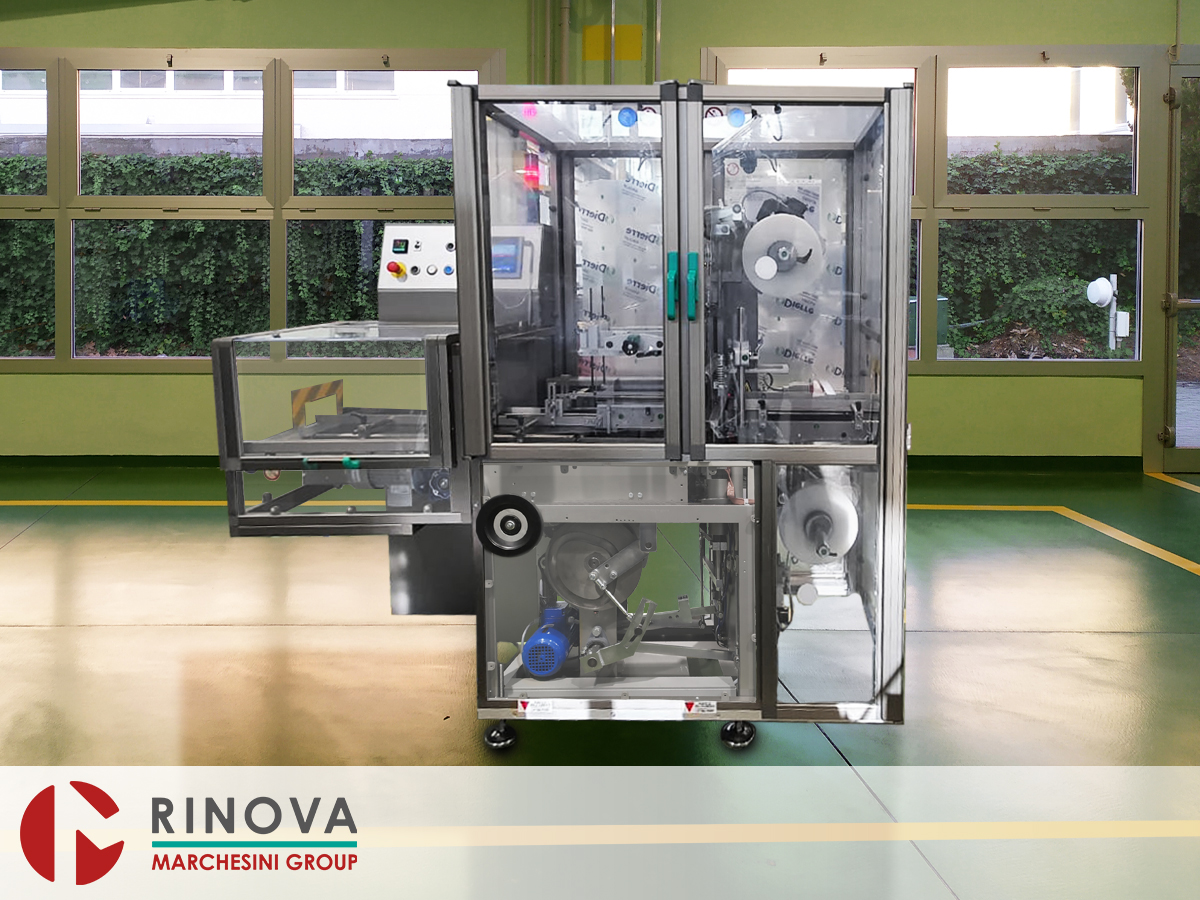

F 40 Fascettatrice Multipack

Il prodotto in arrivo dalla macchina a monte, è raggruppato nella configurazione richiesta ed avvolto con fascia di polietilene estensibile.

Caratteristiche Principali

  • Macchina automatica a funzionamento intermittente, con movimenti meccanici. Frizione di sicurezza e comandi a camme;
  • Tutti i movimenti sono controllati da dispositivi di sicurezza: in caso di sovraccarico la macchina si arresta e la causa viene segnalata a Display;
  • L’ingombro è contenuto, la struttura è solida. Basamento in carpenteria saldata e verniciata contenente la motorizzazione;
  • La macchina è realizzata nel rispetto delle norme di buona fabbricazione GMP per soddisfare i requisiti richiesti dal settore farmaceutico, con facilità d’accesso da tutti i lati per tutte le operazioni di pulizia, durante il cambio di formato e a fine produzione;
  • La macchina può essere fornita in versione simmetrica, le alimentazioni possono essere in linea o a 90 gradi.

Sezione di Avvolgimento e Saldatura

  • Con uno spingitore azionato da camme il prodotto è introdotto contro il film, determinando così l’avvolgimento del fardello;
  • Un particolare profilo del dispositivo di serraggio del film di avvolgimento consente di ottenere una saldatura d’alta qualità, sia per la resistenza allo stiramento che per l’aspetto superficiale;
  • Un pressore provvede a bloccare il fardello durante l’operazione di saldatura;
  • Temperatura controllata da termoregolatori di precisione;
  • Un apposito sistema di raffreddamento saldatori permette di lavorare ad elevate velocità.

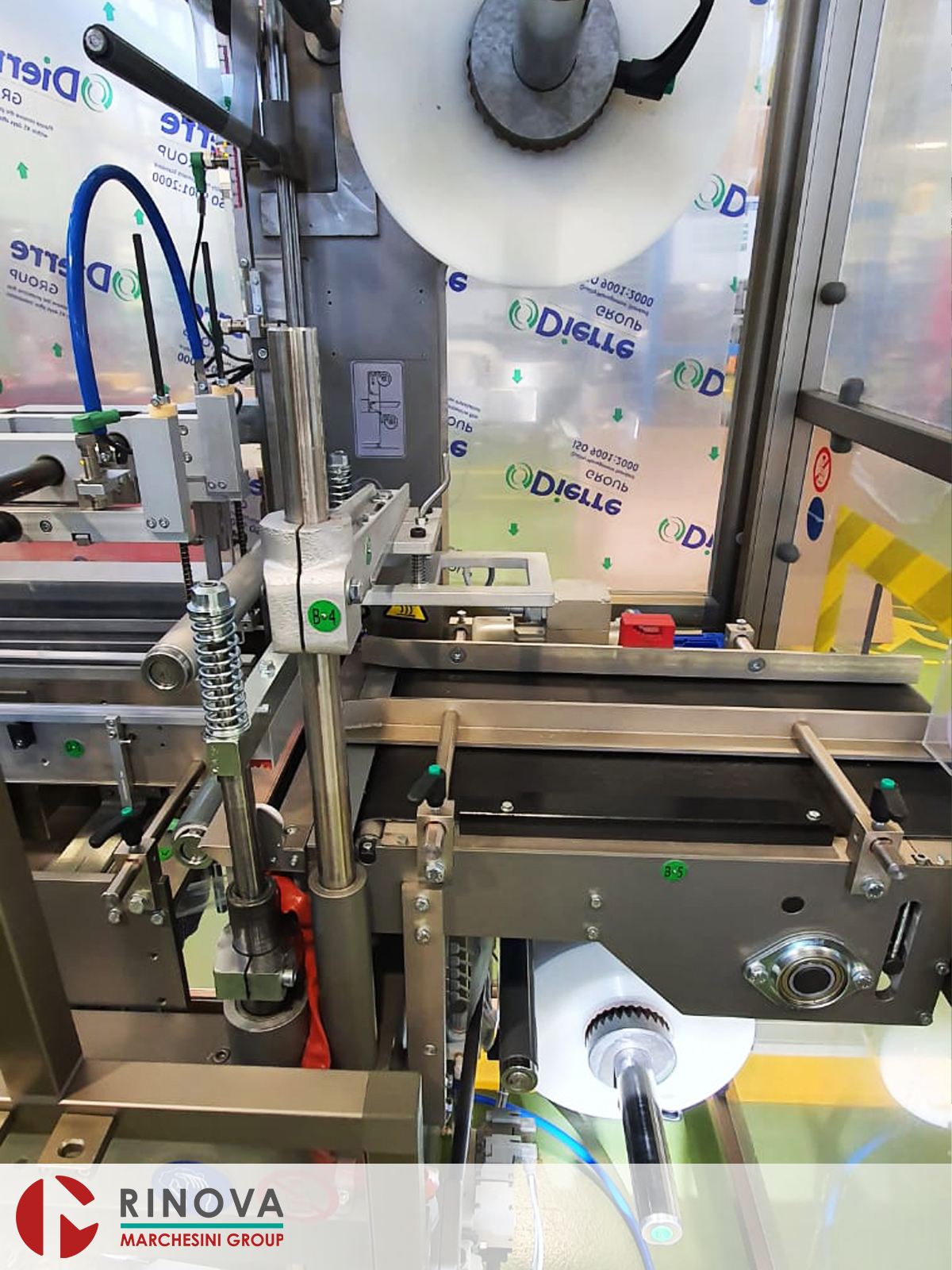

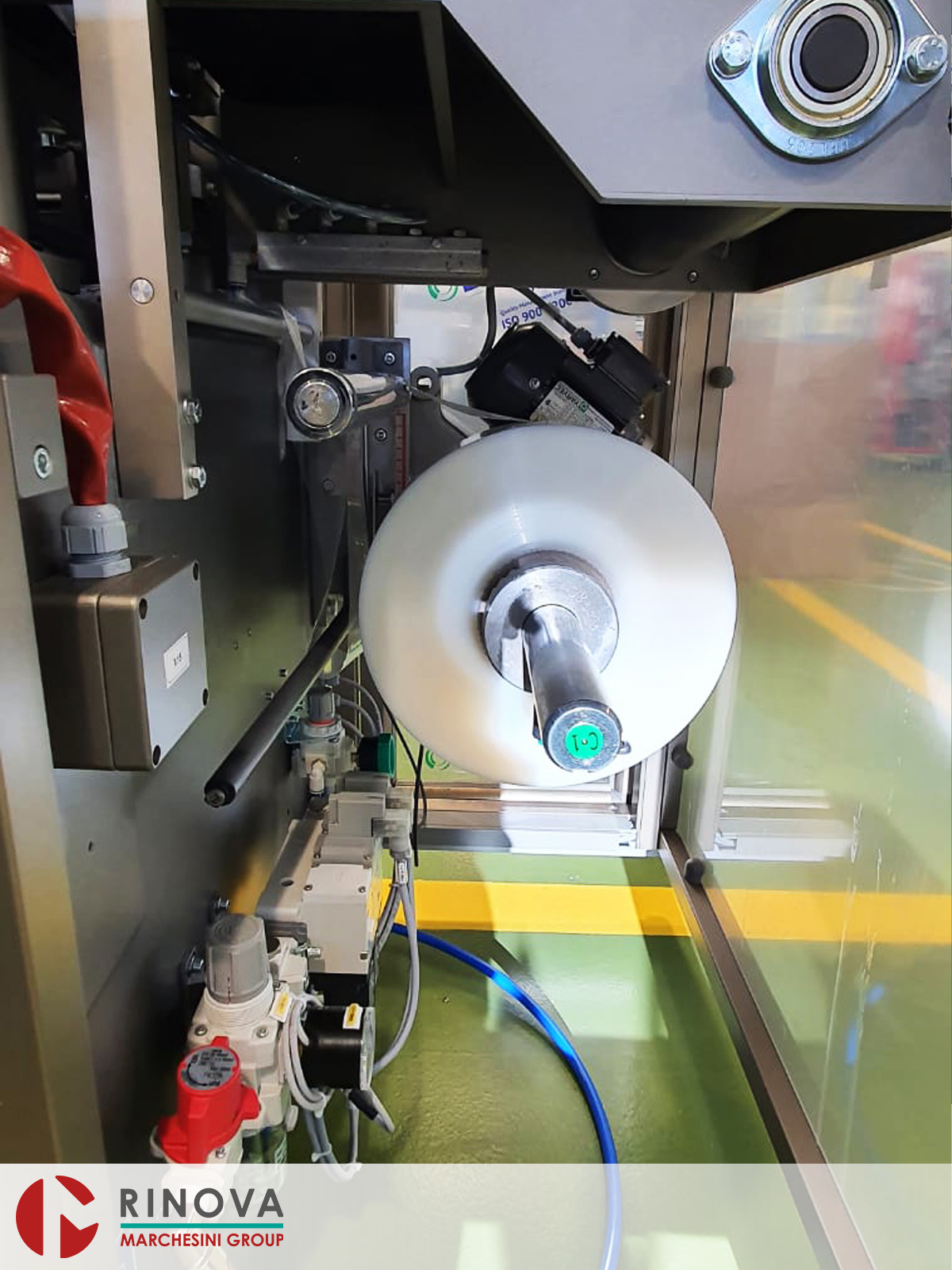

Sezione Portabobine

  • Il film d’avvolgimento viene prelevato da due bobine motorizzate;
  • Il tensionamento del film attorno al fardello è regolabile;
  • In caso di rottura film, la macchina si arresta in emergenza e a Display viene indicata la motivazione;
  • Due fotocellule segnalano l’approssimarsi del fine bobina.

Controlli

  • Diversi sensori consentono di conoscere lo stato delle parti principali della macchina, così come la mancanza di prodotto;
  • La regolazione della velocità è effettuata al cambio di formato.

Sicurezze Installate

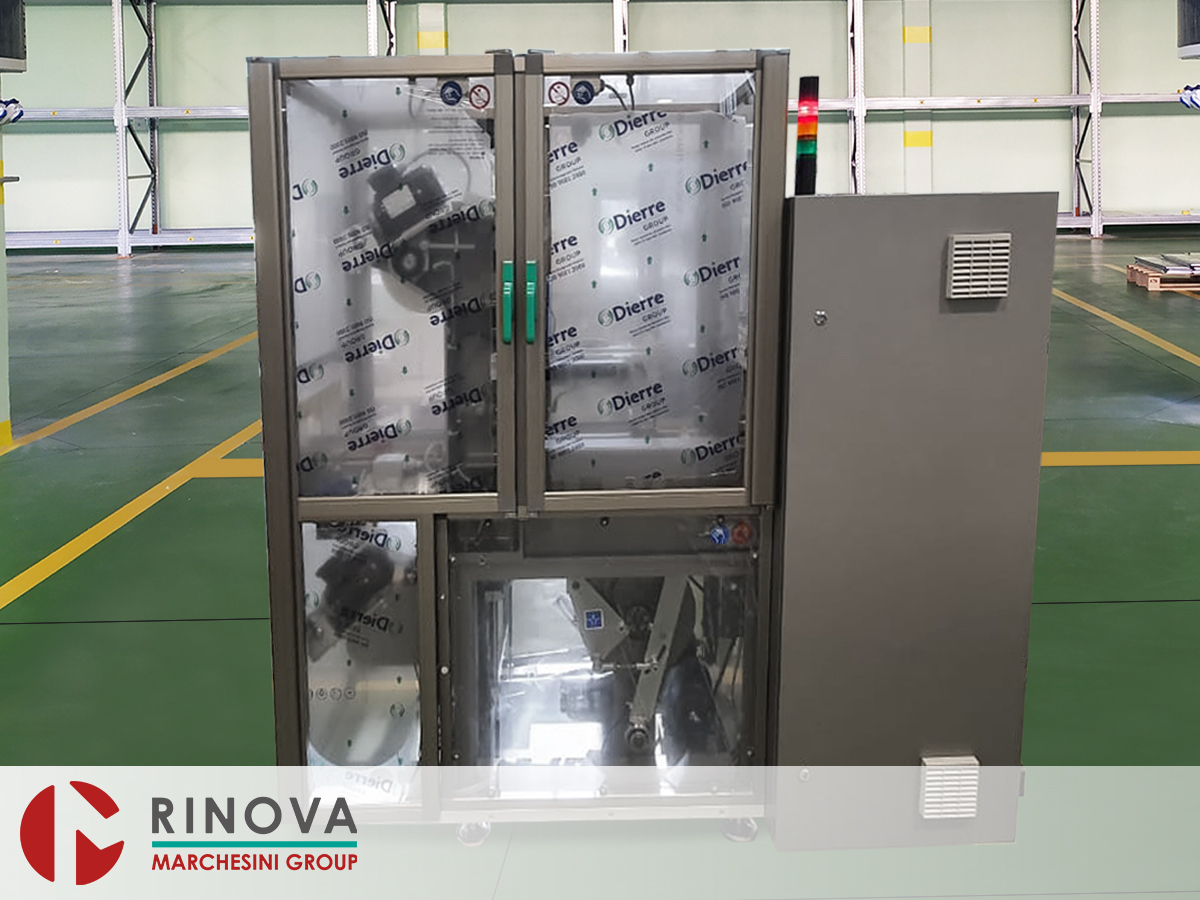

  • Protezione antinfortunistica totale, trasparente in Metacrilato, integrata nella struttura macchina, con micro di sicurezza su tutte le parti apribili, con arresto macchina in emergenza e lo scarico dell’aria compressa;
  • I movimenti principali sono controllati e protetti da proximity, con arresto d’emergenza della macchina e segnalazione sul pannello di controllo. A ripristino effettuato un reset è richiesto e la macchina torna automaticamente nella sua normale posizione di lavoro.

Macchina completa di:

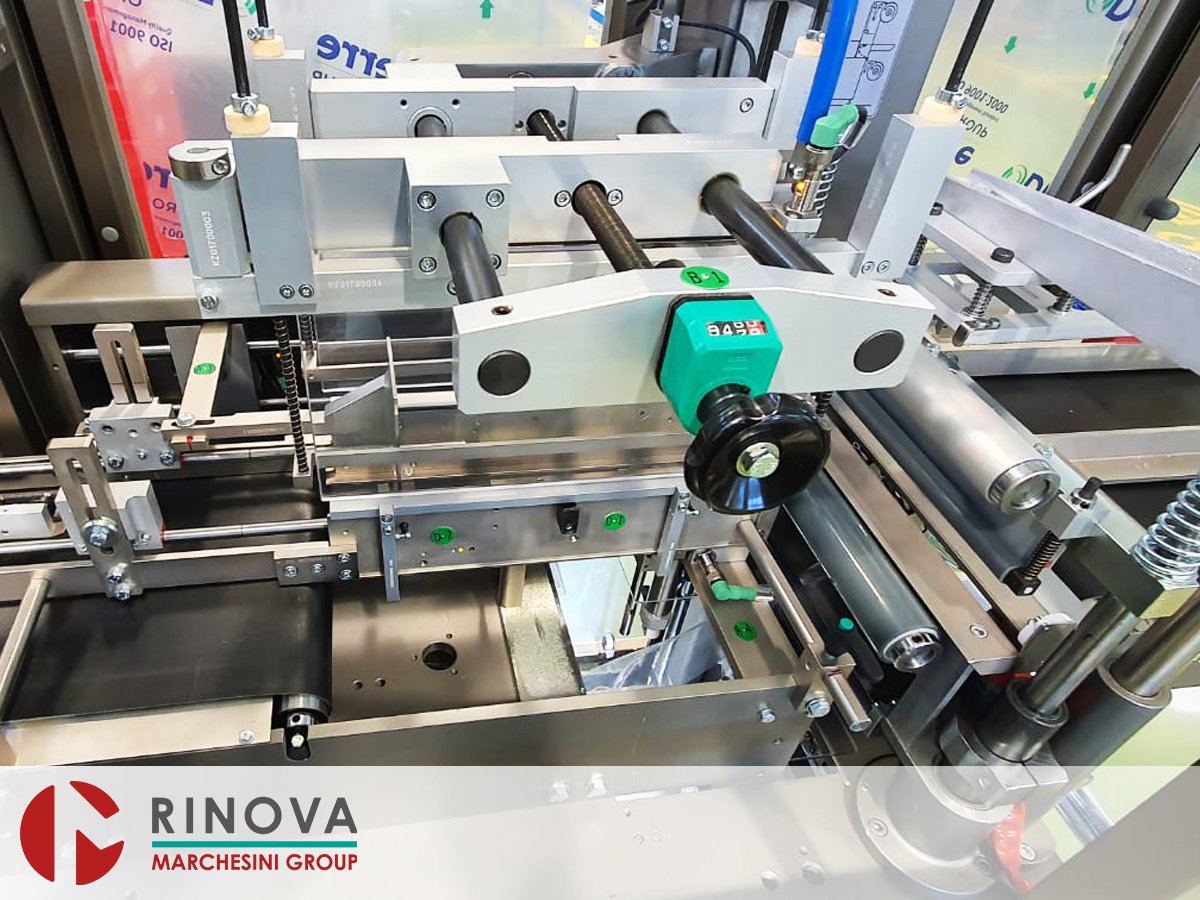

  • Cambio formato facilitato tramite volantini ed indicatori digitali e scale millimetriche;
  • Un’attrezzatura di formato per raggruppare e fascettare un tipo di prodotto.

Technical data

Dati formato prodotto

  • I dati servono come riferimento e sono soggetti a possibili variazioni durante lo sviluppo macchina. Sono disponibili, a richiesta, varie versioni di macchina con gamme di formato diverse
  • A: Min 30 mm - Max 350 mm
  • B: Min 12 mm - Max 200 mm
  • H: Min 50 mm - Max 300 mm

Dati formato fardello

  • A: Min 30 mm - Max 350 mm
  • B: Min 25 mm - Max 200 mm
  • H: Min 12 mm - Max 300 mm

Bobina

  • Diametro interno bobina 75, esterno 300 mm. Larghezza Min 40 mm - Max 300 mm

Velocità meccanica massima

  • fino a 40 fardelli al minuto
  • La velocità è sempre dipendente dalle stratificazioni richieste

Altezza Entrata & Uscita

  • Altezza ingresso prodotto 850 ± 40 mm
  • Altezza uscita: 850 ± 40 mm + altezza elevazione

Documentazione Tecnica

  • La macchina è fornita completa di un Manuale di Istruzioni CE (un esemplare cartaceo + CD) e della relativa Certificazione CE in originale
