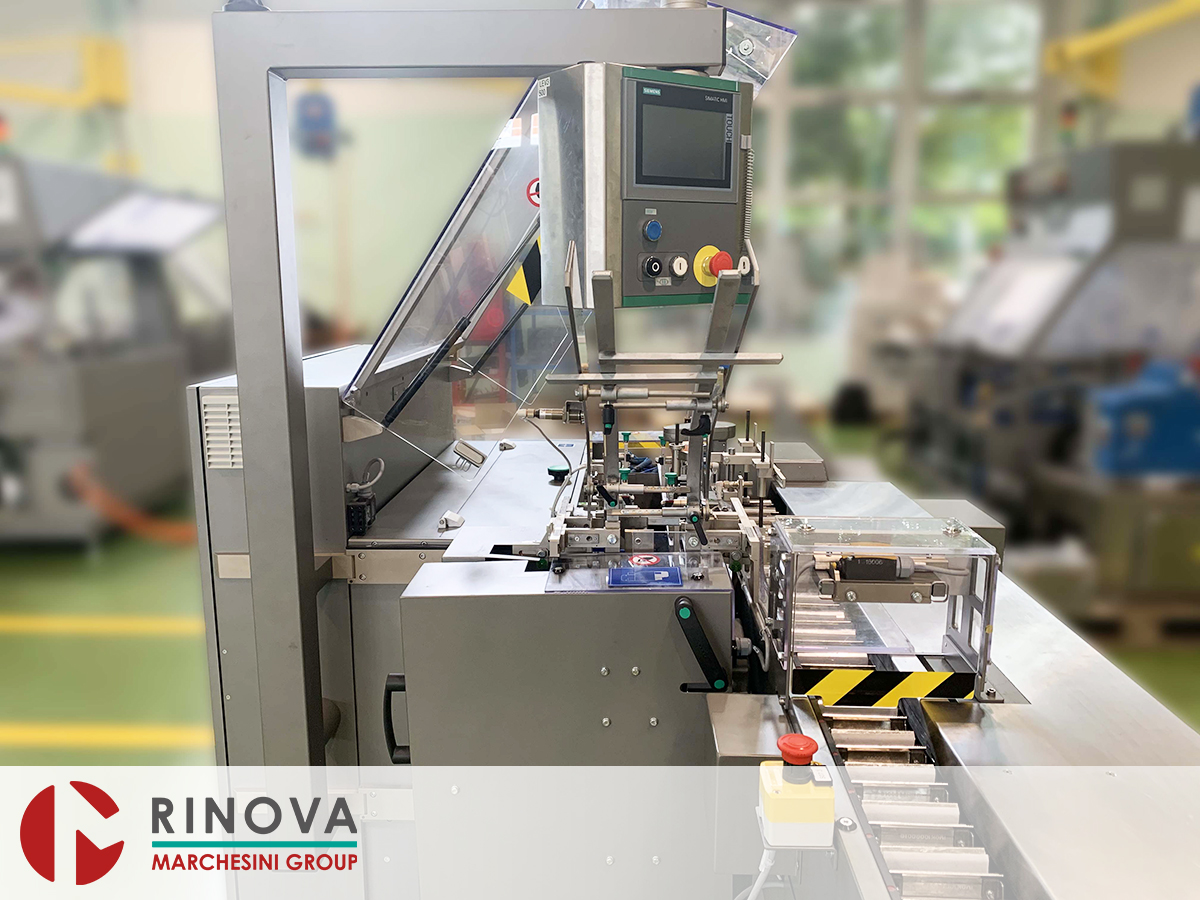

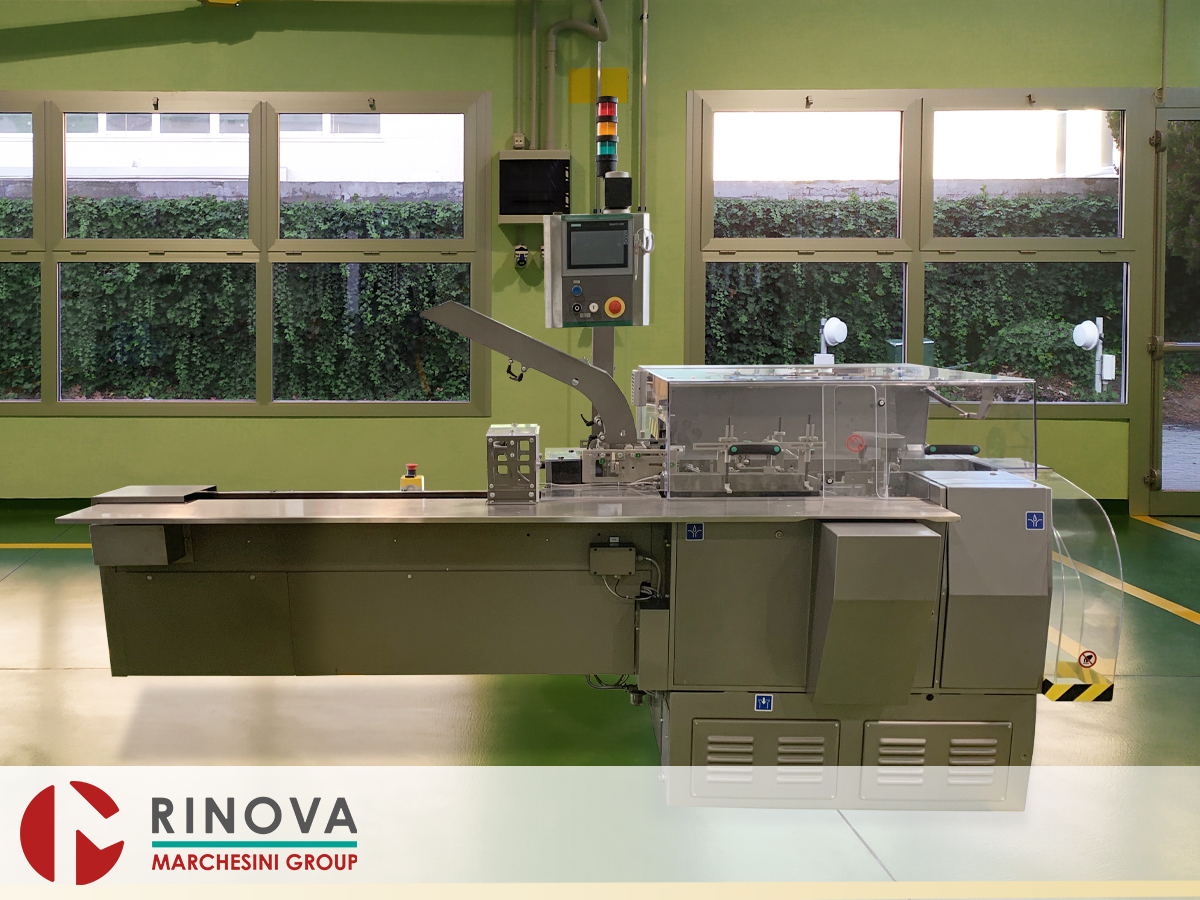

La Marchesini BA100 è una macchina automatica a movimento alternato con trasporto orizzontale dell’astuccio, adatta al confezionamento di prodotti in astucci con chiusura ad incastro a tre lembi pari o alternati.

Caratteristiche Principali

• Progettazione, costruzione, ergonomia, nel rispetto delle norme GMP.
• Ingombro ridotto.
• Gruppo motovariatore, pompa a vuoto BECKER a secco e comandi meccanici contenuti all’interno del basamento, nella parte inferiore della macchina, separata dalla zona di lavoro.
• Gruppo trasporto astucci costituito da una parte fissa e da una mobile a registrazione motorizzata, per la regolazione del formato sulla lunghezza astucci (dimensione “h”).
• Cambio formato con scale millimetrate.
• Marcatura CE.

Alimentazione Prodotto

• Catena di trasporto prodotto con cassetti fissi, predisposta per accettare vari tipi di alimentatori automatici.

Sezione Astucciamento

• Magazzino astucci fisso, inclinato, posto ad un’altezza di ca. 1300 mm, con lunghezza di 700 mm.
• Regolazione semplificata delle guide magazzino con scale millimetrate.
• Prelievo astuccio da magazzino (solo in presenza del prodotto), mediante braccio a ventose.
• Messa in volume astuccio per mezzo di spadone e leve di apertura.
• Trasferimento astuccio alle successive stazioni di lavoro tramite pettine con movimento alternato.
• Inserimento prodotto in astuccio mediante spingitore (posto sul lato operatore) guidato da tramoggia mobile che si ritrae dopo l’uscita dello spingitore, per garantire che il prodotto sia mantenuto all’interno dell’astuccio.
• Chiusura astuccio e trasferimento sulle guide in uscita.

Sicurezze e Controlli

• Protezione antinfortunistica in metacrilato integrata nella struttura della macchina.
• Circuiti di emergenza e sicurezze in Conformità “CAT 3 PLd”.
• Arresto macchina in emergenza e scarico dell’aria compressa.
• Controllo del sovraccarico sul motore principale con limitatore di coppia meccanico e arresto macchina.
• Controllo del sovraccarico sullo spingitore, durante l’inserimento del prodotto.
• Controllo di avvenuto prelievo dell’astuccio da magazzino.
• Controllo di avvenuta messa in volume astuccio e richiamo dell’eventuale prospetto.
• Controllo presenza prodotto prima dell’introduzione con arresto della macchina.
• Controllo incrociato prodotto-astuccio-prospetto; in assenza del prodotto, non vengono chiamati astuccio e prospetto.
• Arresto macchina dopo tre errori consecutivi.

Incluso

• Un (1) formato per trattare una tipologia di astuccio e prodotto.

Opzionali

• Marcatura astucci a incisione, inkjet o laser.
• Disponibili, a scelta, diverse chiusure astuccio (colla o incastro).
• Magazzino per prospetti pre-piegati o piegatrice GUK per fogli stesi o da bobina, montati all’interno della protezione con carico dall’esterno.
