MF 910 mini

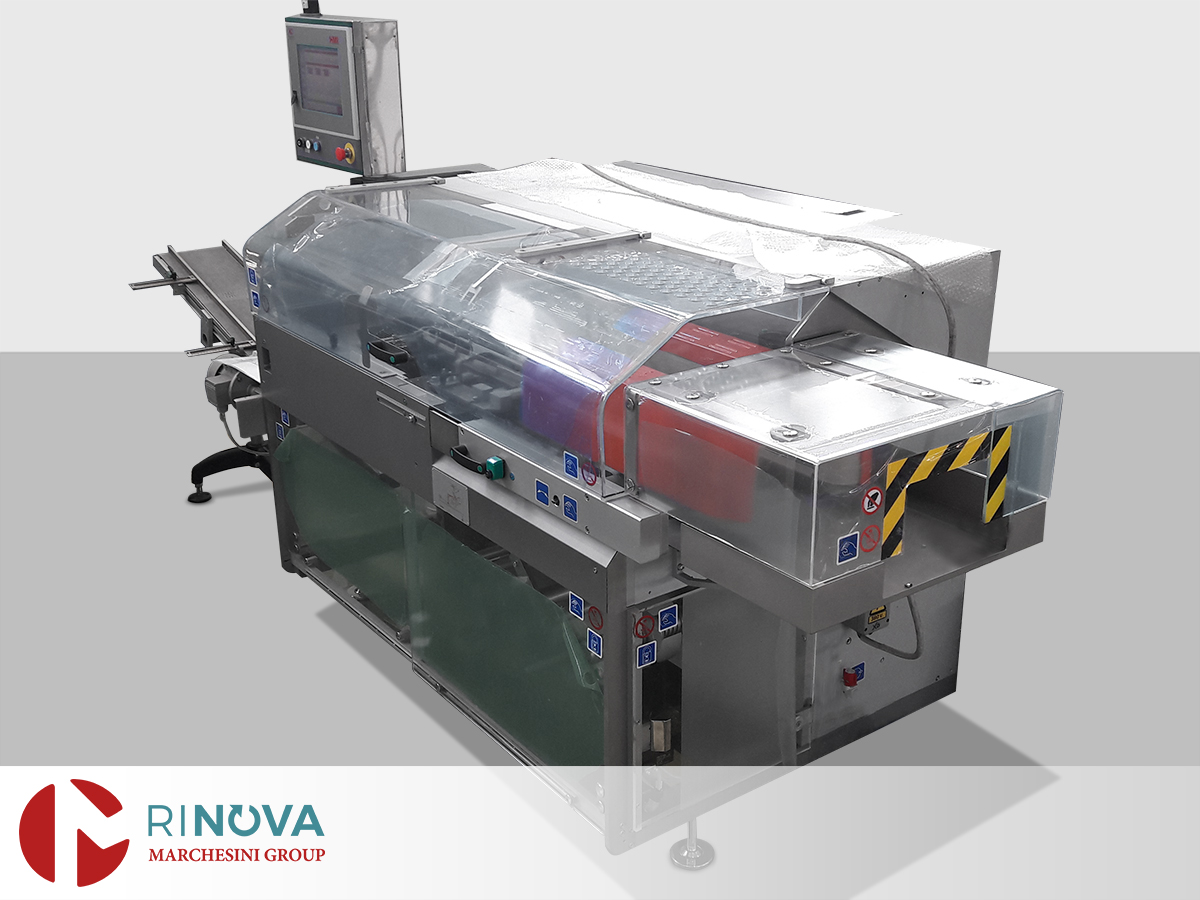

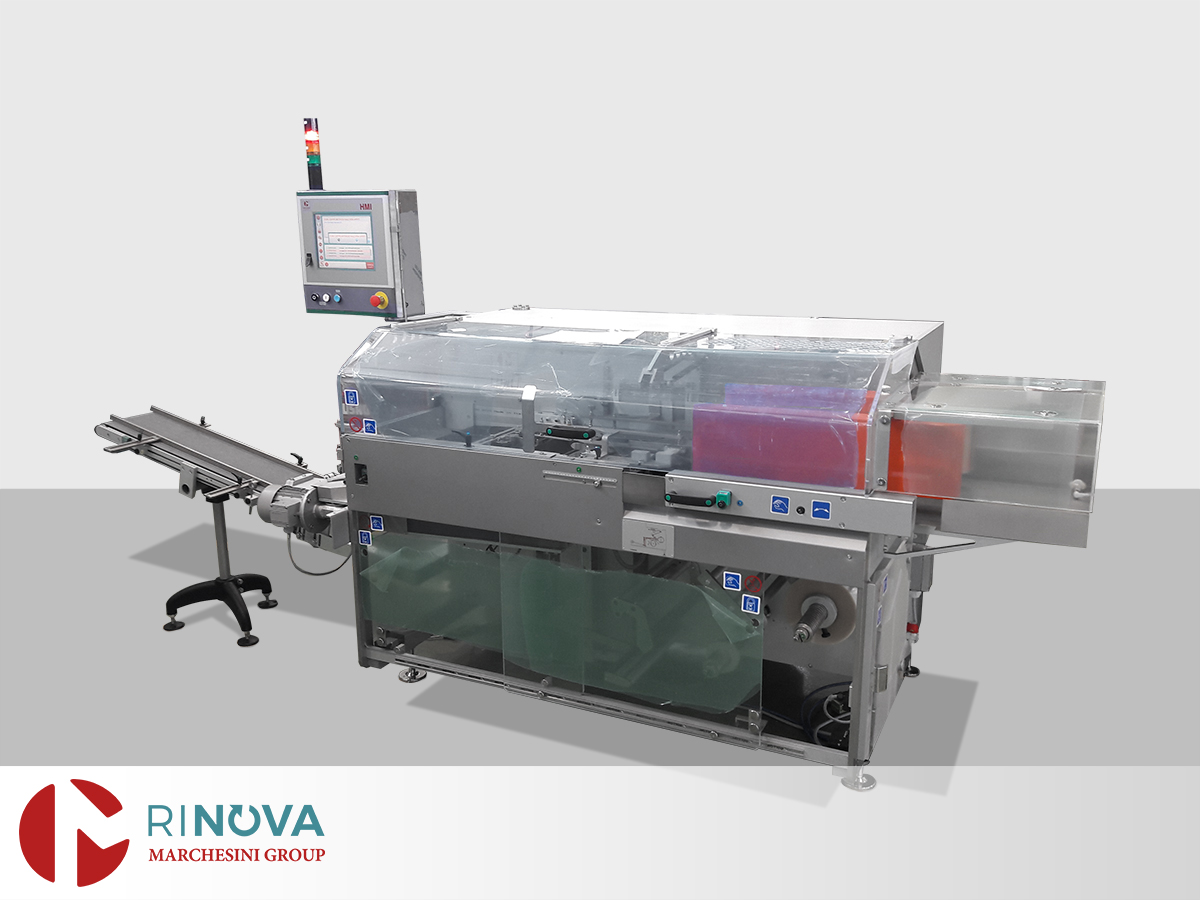

MF 910 mini Macchina avvolgitrice automatica
La Marchesini MF910 è una macchina automatica adatta ad avvolgere scatole, astucci e prodotti di forma parallelepipedi, singoli o raggruppati, con film termosaldante, con incarto completo a sei lati, pieghe laterali a busta. Utilizza film termosaldabili, purché macchinabili, quali Polipropilene tipo coestruso e/o bilaccato.
Caratteristiche Principali
- Macchina di nuova concezione, composta di una struttura portante alla quale sono collegati a sbalzo (costruzione a balcone) tutti i movimenti e funzioni;
- All’interno della struttura portante, in lastre alluminio anodizzato, sono rinchiusi tutti i movimenti meccanici e motori. Questo tipo di costruzione riduce radicalmente interventi di manutenzione meccanica e lubrificazione;
- Le parti meccaniche sono protette dallo sporco e dalla polvere poiché completamente isolate dalla zona di lavoro e trasporto prodotti;
- Ogni movimento é azionato da motore brushless controllato dal PC;
- Regolazioni per cambio formato tramite servomotori ed indicatori digitali su tutte le quote. La gestione avviene in automatico e con l’impostazione del formato sul PC. Impostazione delle temperature dei saldatori da pannello operatore ed impostabili a formato. La sostituzione delle parti di formato è ad innesto facilitato e minimo uso d’utensili;
- Filo fisso entrata e uscita prodotto lato opposto operatore;
- Alimentazione prodotti a nastro in piano, altezza ingresso prodotto da 590 a 715 ± 40 mm;

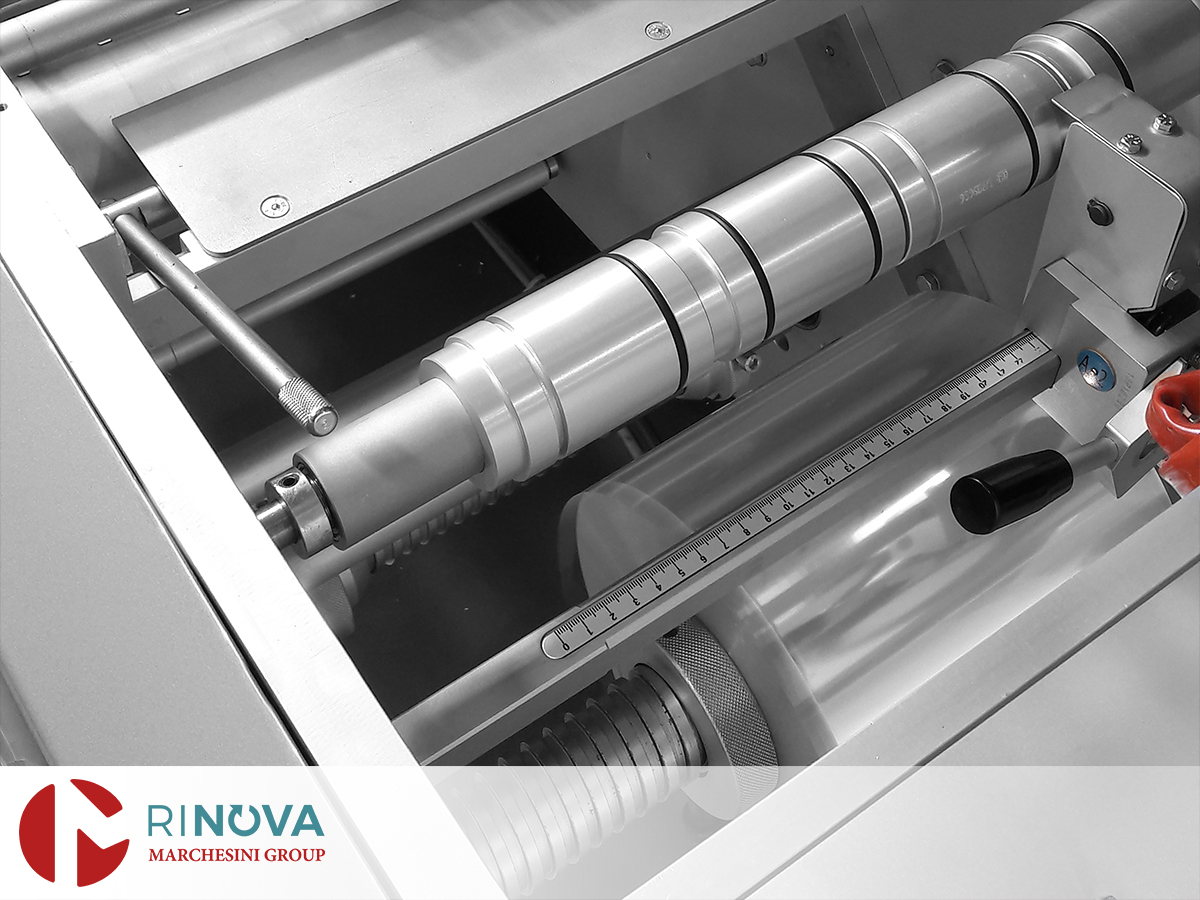

- Porta bobina ad UN albero per bobina di lavoro, posto dal lato operatore per consentire un facile cambio del materiale d’incarto in esaurimento;

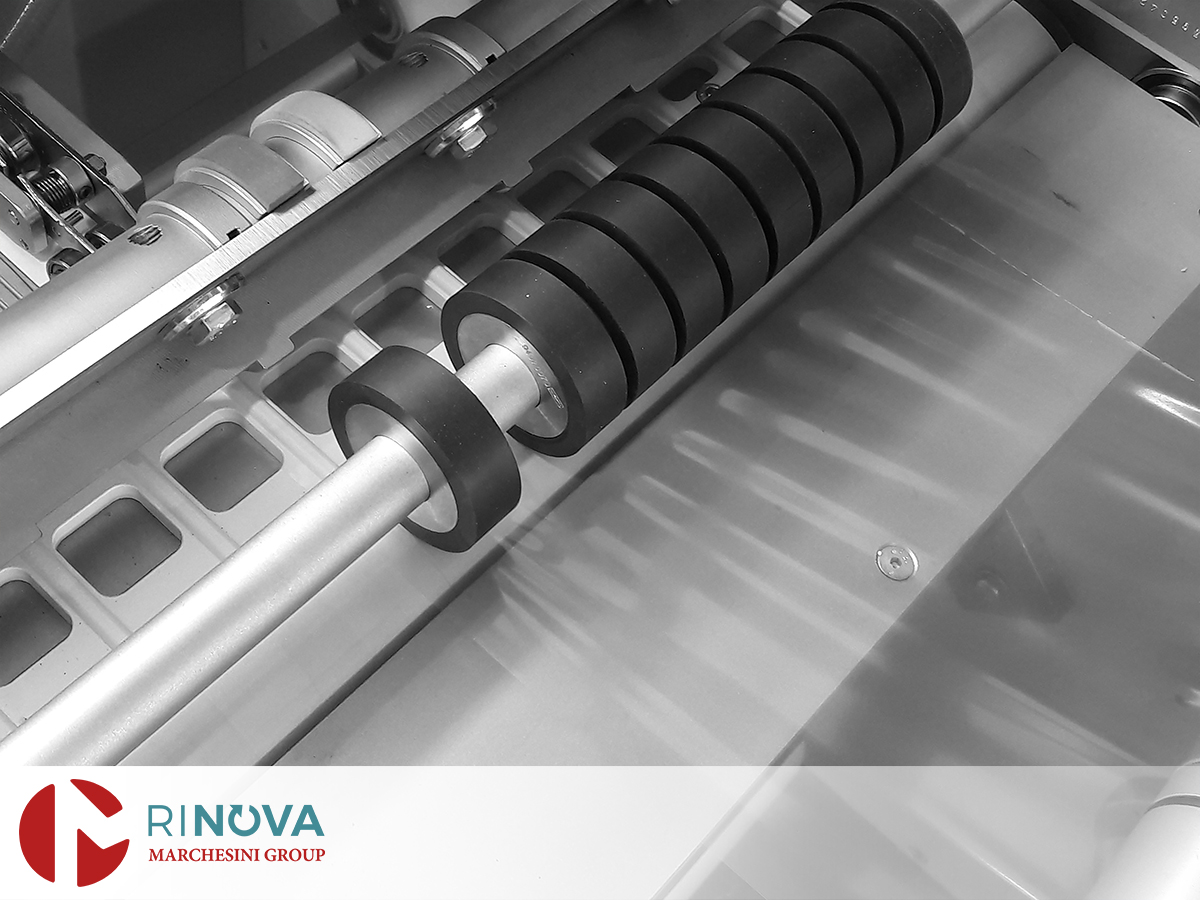

- Svolgitura del materiale d’incarto da bobina in linea rispetto al senso d’avanzamento del prodotto;
- Uscita prodotti/fardelli a spinta ad un’altezza di 890 ± 40 mm ed elementi saldanti a nastri laterali;
- È realizzata nel massimo rispetto delle norme di sicurezza ed è fornita con il marchio CE.
Funzionamento Macchina
- Il flusso di lavoro della macchina è da sinistra verso destra;
- I prodotti sono alimentati, in fila singola, sul nastro d’ingresso, il quale li trasporta fino a fine corsa sul piattello dell’elevatore. Il sistema di svolgitura e taglio film, alimenta il foglio per l’avvolgimento posizionandolo automaticamente. Il prodotto o fardello, in elevazione impatta il foglio che si dispone ad ‘Π’ intorno al prodotto. Il piegatore inferiore, esercitando una spinta, forma la prima piega e sposta il prodotto in posizione per la saldatura trasversale;
- I fardelli attraversano per spinta consecutiva i piegatori laterali e sono prelevati da nastri saldanti in uscita;

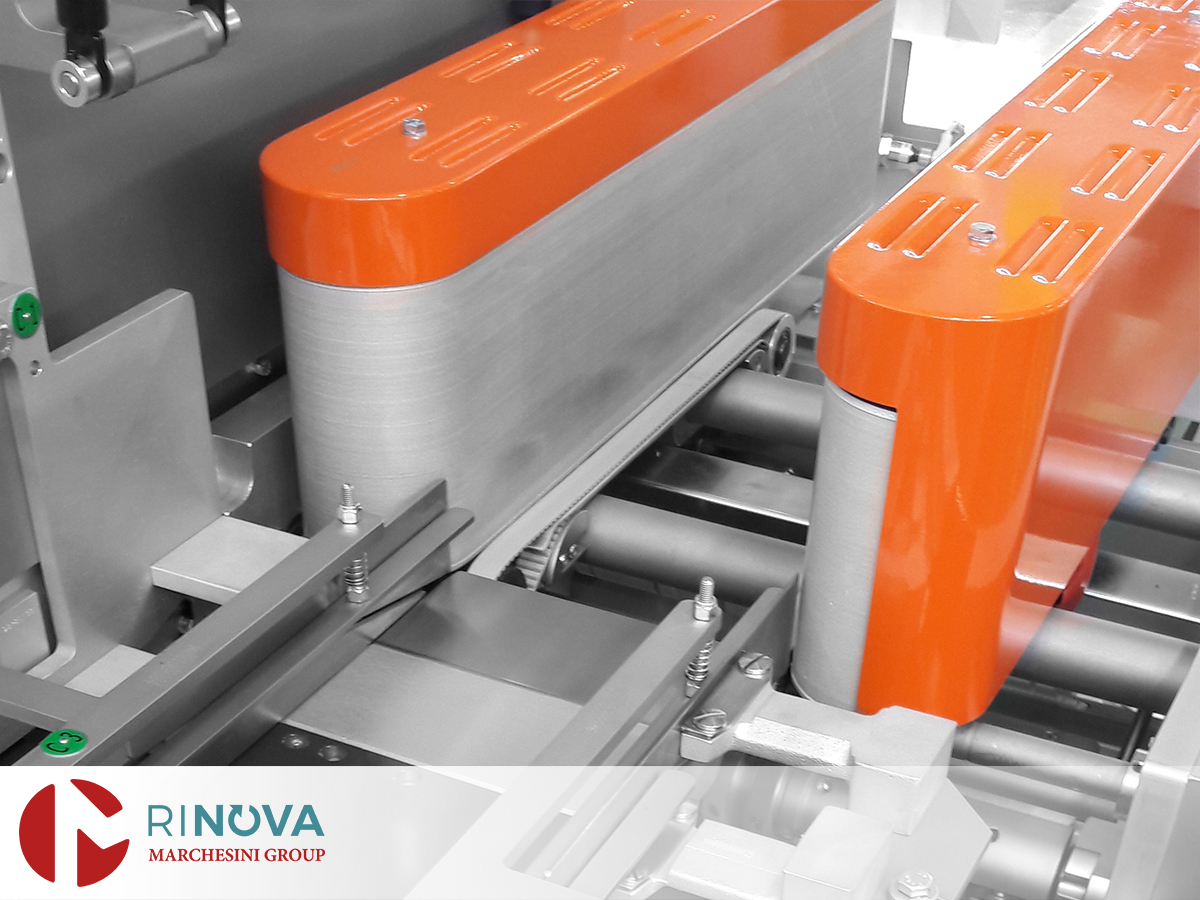

- Il gruppo nastri saldanti provvede alle saldature laterali del prodotto avvolto;
- Il gruppo è dotato di cinghie inferiori di trasporto per svuotamento in continuo dell’area di saldatura. Tale gruppo è regolabile longitudinalmente, per ottenere l’ingresso costante del fardello, e sollevabile per rendere agevole l’inserimento del materiale d’incarto.
Sicurezze Installate
- Le protezioni a cofano superiore fulcrato e sportelli scorrevoli inferiori sono in materiale Metacrilato antishock trasparente. Tutte le parti apribili sono dotate di micro di sicurezza, con arresto macchina in emergenza e scarico dell’aria compressa;
- Controllo fine bobina o rottura del film con arresto macchina;
- Allontanamento del saldatore trasversale agli arresti macchina.
Macchina completa di:
- Una serie di particolari a formato, adatti all’avvolgimento completo su sei lati di un prodotto singolo o fardello.
Technical data
Dati formato prodotto
- A: Min 20 mm - Max 300 mm
- B: Min 12 mm - Max 150 mm
- H: Min 60 mm - Max 250 mm
Dati formato fardello
- A: Min 50 mm - Max 300 mm
- B: Min 25 mm - Max 150 mm
- H: Min 60 mm - Max 250 mm
Bobina
- Diametro interno bobina 75 mm, esterno 280 mm
- Larghezza da 90 mm a 430 mm
- Taglio film: da 170 mm a 920 mm
Alt. entrata & uscita
- Ingresso da 590 mm a 715 mm ± 40 mm
- Uscita: 890 mm ± 40 mm
Velocità meccanica
- Fino a 80 confezioni/minuto
Voltaggio standard
- 400 Volt, trifase, Neutro & Terra. Frequenza: 50 Hertz
Impianto elettrico
- L'intero impianto è certificato CE e collaudato secondo i piani di controllo previsti dal sistema qualità certificato

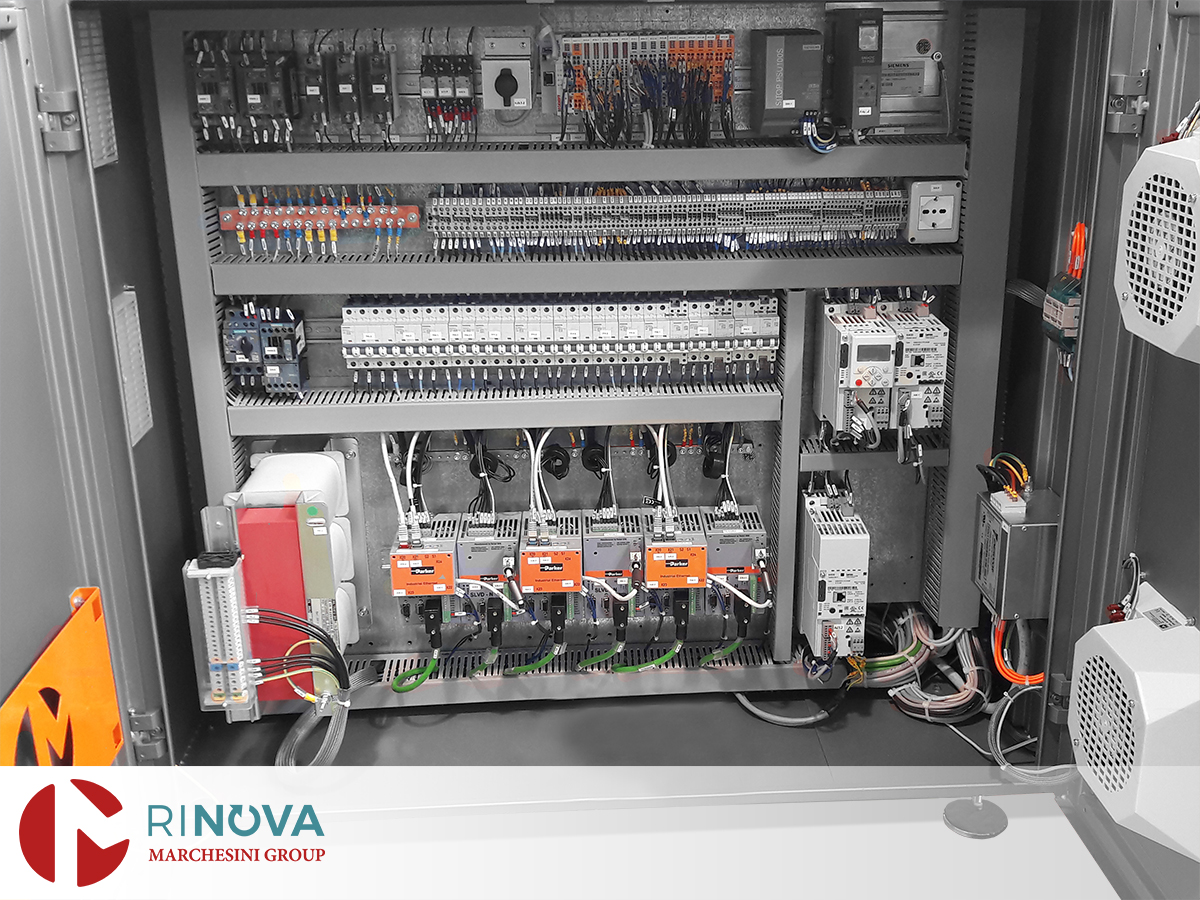

Armadio elettrico
- Apribile sul retro-macchina permettendo completa accessibilità
Lampada a 3 colori (5 funzioni)
Funzioni elettriche e quadro comando Touch Screen completo di:
- Pulsanti di marcia, arresto, reset ed emergenza
- Presa per pulsante marcia ad impulsi
- Display per visualizzare messaggi all’operatore e selezioni per la gestione dei formati
- Presentazione messaggi con menu di servizio e Help
- Display in italiano con possibilità di due lingue aggiuntive opzionali
- Password per accesso
- Dati produzione: conta ore totale e parziale, contatore prodotti buoni, indicatore della velocità operativa
- Conforme alle norme EMC (Electro Magnetic Compatibility)
- Cybersecurity: SW conforme alla normativa IEC 62443-3-3. Livello raggiunto: SL2
Pneumatica
- Componenti SMC
Rumorosità
- Non superiore a 80 dB(A)
Documentazione tecnica
- La macchina è fornita con il Manuale di Istruzioni (un esemplare cartaceo + Pendrive) e la relativa Certificazione CE in originale
