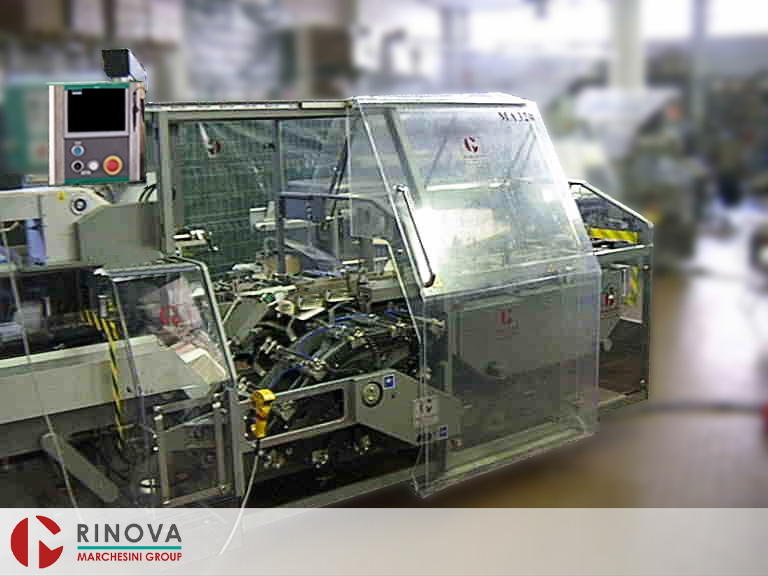

La Marchesini MA320 è una macchina automatica a movimenti continui ad alta velocità e trasporto orizzontale dell’astuccio. Astucciatrice adatta allo srombamento e la messa in volume di astucci con chiusura ad incastro a tre lembi pari o alternati, e ad inserire un prodotto alimentato in catena a cassetti, chiudere l’astuccio e scaricarlo in uscita.

Caratteristiche Principali

• Il disegno della macchina prevede una resa di alta qualità, avendo utilizzato nuovissime tecnologie ed una collaudata esperienza in questo campo. Ha il vantaggio di richiedere uno spazio limitato offrendo contemporaneamente una struttura forte nonché una prestazione in sicurezza. È realizzata nel massimo rispetto delle norme cGMP e le macchine sono fornite con il marchio CE.
• Ha tutta la zona operativa di lavoro separata “a sbalzo” dalla meccanica di azionamento. La struttura macchina divide la parte meccanica, posta sul retro, dalla zona di lavoro e di trasporto prodotto-astuccio-prospetto davanti dalla parte dell’operatore.
• Parte di astucciamento costituita da due casse motrici che racchiudono in bagno di olio i movimenti per il trasporto e la chiusura degli astucci. Il gruppo ha una cassa fissa e l’altra mobile, a registrazione motorizzata, per la regolazione del formato sulla lunghezza astucci (dimensione “h”). Tutte le trasmissioni sono a catena e ingranaggi conici racchiusi in scatole protette e con lubrificazione a bagno di olio.
• La parte inferiore, sul retro della macchina racchiude il gruppo motore principale brushless e la pompa a vuoto BECKER, a secco, ed è separata dalla zona di lavoro per agevolare la pulizia. La distribuzione del vuoto è meccanica con elettrovalvole di sbarramento. Il vuoto per il prelievo astuccio ed eventuale prospetto è reperito da unità PIAB del tipo a Venturi.
• Opportuni piani inclinati sottostanti trasportano all’esterno verso l’operatore eventuali prodotti ed astucci espulsi per la raccolta in casetta. Questo permette una totale eliminazione dei residui di confezionamento. Ciò consente una facile pulizia della macchina.
• I gruppi prospetti, se inclusi come optional, sono montati all’interno onde ridurre la rumorosità.

Alimentazione Prodotto

• Catena di trasporto prodotto con cassetti registrabili in larghezza da unico punto di intervento con manovella in dotazione ed indicatori digitali. La catena di alimentazione prodotto è predisposta per accettare vari tipi di alimentatori automatici di prodotto. Altezza di entrata e di scarico 860 mm +/- 50mm.

Sezione Astucciamento

• Magazzino astucci ad alta capacità, con nastri di spinta motorizzati (lunghezza 1500 mm.) completo di controllo di carico minimo. Il magazzino è posto sotto la catena di trasporto prodotto e dalla parte operatore, per un facile caricamento ad un’altezza di circa 750 mm.

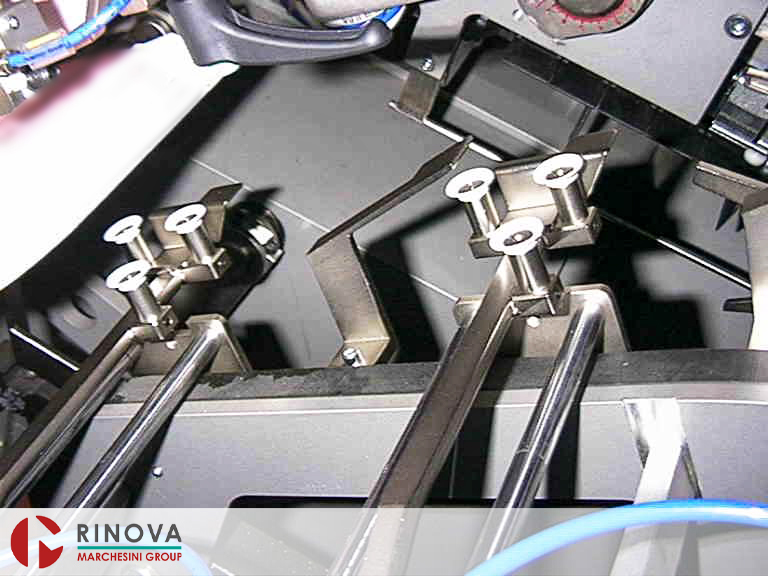

• L’astuccio è prelevato da un braccio a ventose. Un meccanismo snodato effettua lo srombamento di 90 gradi e lo trasferisce in squadro, tramite traslatori nella catena a denti. Regolazione semplificata delle guide magazzino e della fase di presa con indicatori digitali e scale millimetriche. Una serie di aste con terminali a ventose trasferisce l’astuccio in volume dal prelievo nella catena a denti.
• Catene a denti di trasporto astucci con regolazione centralizzata per l’adeguamento del formato sulla larghezza astuccio (dimensione “a”), con indicatore digitale. Tenditori separati per ogni catena consentono un’ottimale tensionatura delle stesse.
• L’introduzione del prodotto, in arrivo dalla catena di alimentazione è effettuata con una serie di spingitori, posti sul lato opposto all’operatore, che inseguono il movimento continuo della catena di trasporto astuccio.
• Allargamento delle catene trasporto astuccio comandato da servo motore. Regolazione della lunghezza “h” dell’astuccio.
• A chiusura effettuata l’astuccio è trasferito tra due cinghie laterali di accelerazione all’uscita.

Sicurezze Installate

• Protezione antinfortunistica totale, trasparente in Metacrilato, integrata nella struttura macchina, con micro di sicurezza su tutte le parti apribili, con arresto macchina in emergenza e scarico dell’aria compressa.
• Controllo elettronico del sovraccarico della coppia sul motore principale con arresto immediato della macchina.
• Sistema di sicurezza durante l’inserimento del prodotto contro sovraccarichi con arresto macchina. A ripristino effettuato un reset è richiesto e gli spingitori tornano automaticamente nella loro normale posizione di lavoro.
• Arresto macchina dopo tre errori consecutivi.
• In assenza del prodotto né astuccio né prospetto (se il gruppo è montato) sono prelevati.
• A rilevamento di un astuccio mancante lo spingitore è fermato ed il prodotto scaricato dalla catena di alimentazione, su scivolo direttamente nella cassetta di raccolta, senza l’arresto della macchina.
• Espulsione di astucci con prodotto (e/o prospetto mancante e/o astucci con codice errato, se i gruppi sono montati) senza l’arresto della macchina.
• Controcontrollo di espulsione avvenuta per verificare se l’espulsione è stata effettuata correttamente. In caso contrario la macchina s’arresto ed un reset è richiesto.

Macchina completa di:

• Catena di alimentazione prodotto allungata.
• Cambio formato facilitato tramite volantini ed indicatori digitali.
• Macchina completa in tutti i particolari, attrezzata per astucciare un tipo di prodotto ed un formato di astuccio.
